Šest STOP SHOP lokacija u Srbiji s Hermi zaštitom od groma
Srbija

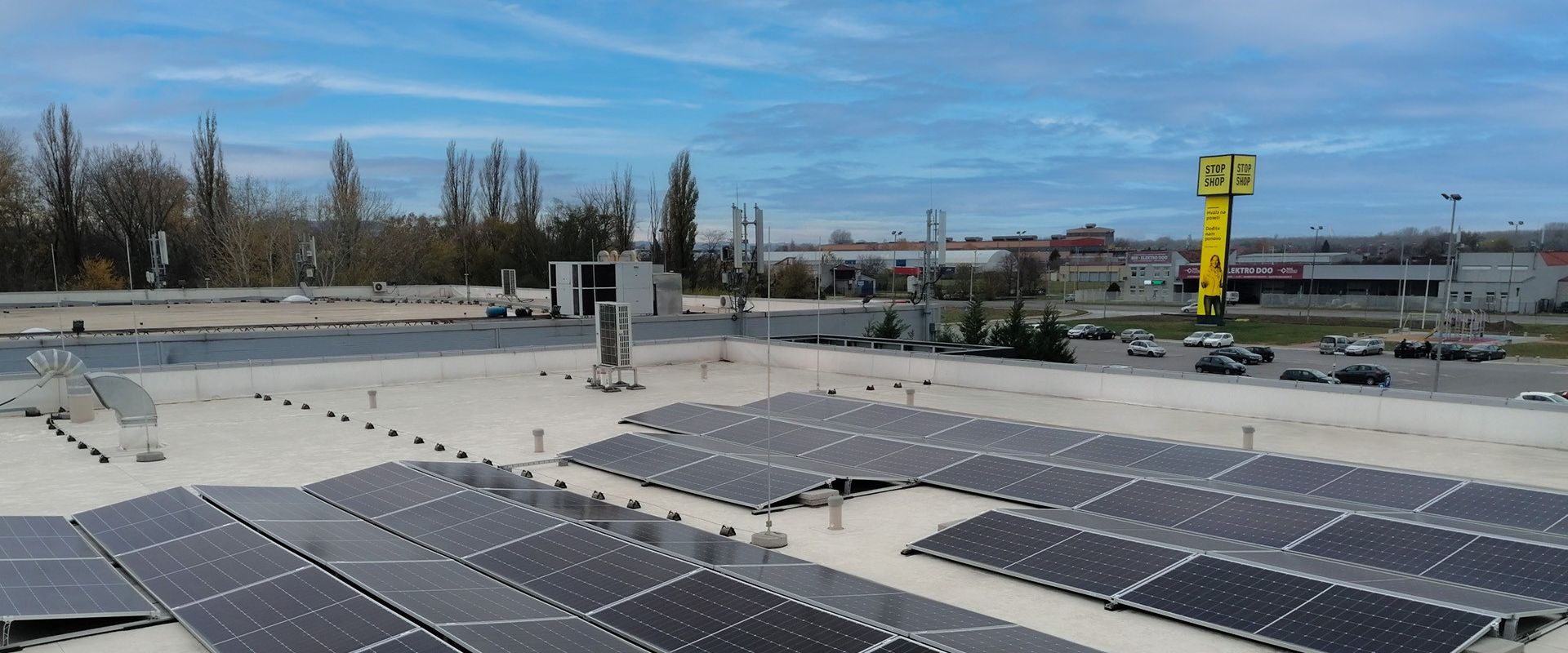

Šest tržnih centara STOP SHOP u Srbiji – u Smederevu, Zaječaru, Leskovcu, Šapcu, Borči i Požarevcu – zaštićeno je od udara groma komponentama Hermi gromobrana.

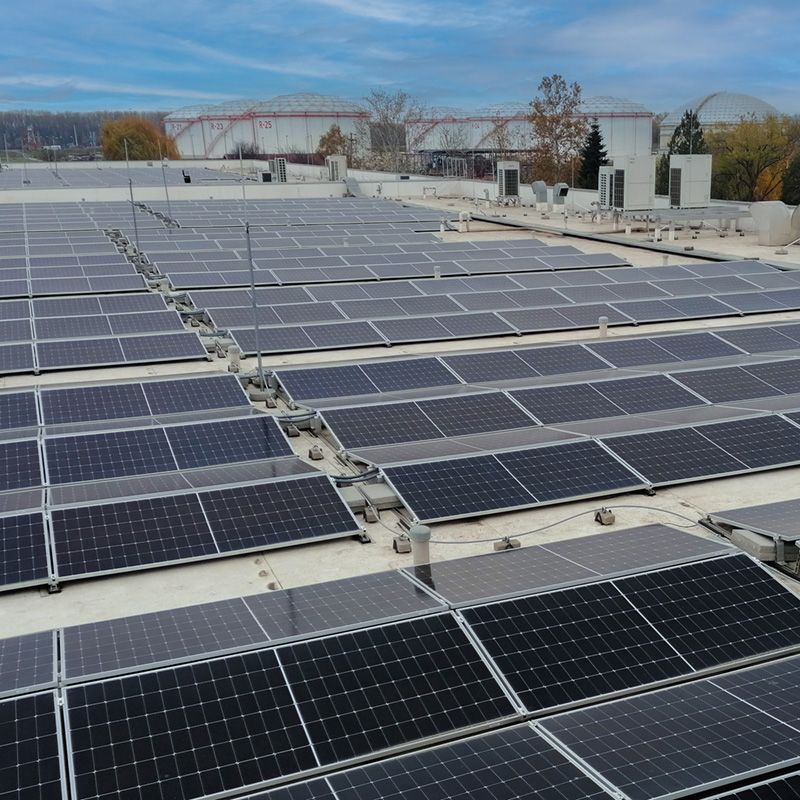

Za zaštitu zgrada i solarnih elektrana na njihovim krovovima ugrađeno je 5 kilometara okruglog provodnika Hermi, više od 1600 krovnih nosača SON17 C i 275 štapnih hvataljki LOP različitih visina. Investitor je za realizaciju projekta izabrao iskusnog izvođača elektro i drugih instalaterskih radova, kompaniju BS PROJEKT iz Valjeva. Hermi je obezbedio tehničko rešenje i kompletan asortiman potrebnih komponenti.
Prilikom projektovanja gromobranske instalacije detaljno je analizirana geometrija zgrade, vrsta krovnog pokrivača, raspored fotonaponskih modula i njihovih nosećih konstrukcija, kao i druge karakteristike krova za svaki tržni centar. Na osnovu ovih parametara određena je vrsta delova za prihvatni i odvodni sistem kao i za uzemljenje instalacije objekta. Na mestima gde nije bilo moguće osigurati odgovarajuće sigurnosne razmake, korišćeni su izolovani provodnici.
Prilikom izvođenja sistema gromobranske zaštite, na svih šest lokacija položeno je gotovo 5000 metara okruglog aluminijskog provodnika prečnika 8 mm (90250). Provodnik je postavljen po ravnom krovu i dalje duž fasade do sistema uzemljenja. Kao uzemljivač korišćen je pljosnati provodnik od nerđajućeg čelika RH1 (90701).
Na šest STOP SHOP lokacija ugrađeno je 5000 m okruglog provodnika, 1615 SON17 C nosača i 275 LOP štapnih hvataljki.
Na ravnim krovovima, za pričvršćivanje okruglog provodnika, zajedno sa betonskim blokovima (41), korišćeno je 1.615 krovnih nosača SON17 C (117227). Nosači SON17 C su pogodni za ravne krovove sa bitumenskom ili sličnom hidroizolacijom, jer omogućavaju montažu bez bušenja ili probijanja krovne membrane. Vodič Provodnik se pričvršćuje na nosač jednostavnim klik sistemom, što omogućava brzu montažu i istovremeno obezbeđuje odgovarajuću mehaničku stabilnost.

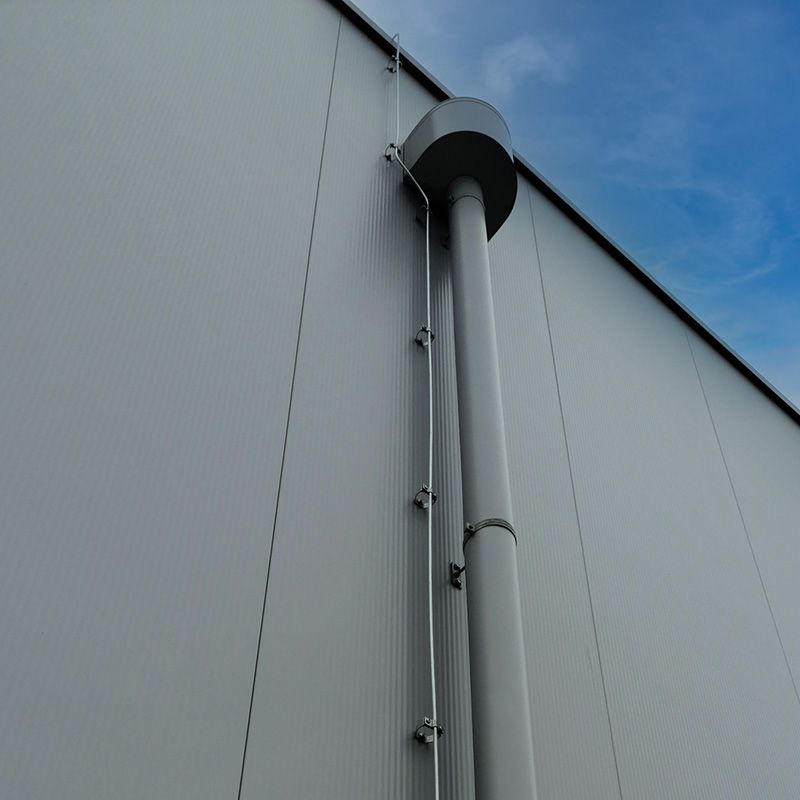

Za vertikalno vođenje provodnika limenoj fasadi korišćeni su nosači Hermi SON16.

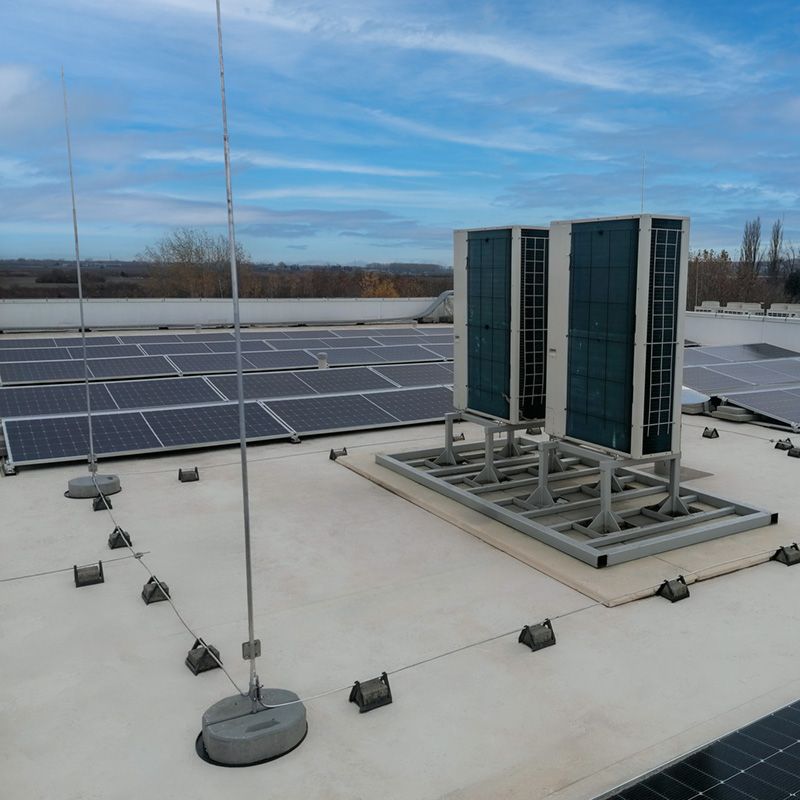

U prihvatnom sistemu gromobranske instalacije ugrađeno je 275 štapnih hvataljki LOP različitih visina (300503, 300504, 300505, 300506). U zavisnosti od visine štapne hvataljke korišćeno je jedno ili više betonskih postolja, kompleti za montažu i distanceri. Na primer: za štapnu hvataljku LOP5.0 dužine 5 metara (300505) korišćen je tronožac za montažu LOP-P03 (300503), koji se sastoji od tri betonske podloge LOP-PB1/M8 (301493) sa zaštitnim podlogama PBP350 (301490). Tronožac je pogodan za štapne hvataljke LOP3.0, LOP4.0 i LOP5.0. Takav komplet obezbeđuje maksimalnu mehaničku stabilnost. Prilikom ugradnje štapne hvataljke LOP3.0 dužine 3 metra (300503) korišćene su betonske osnove LOP-PB2/M16 (301492) zajedno sa zaštitnim podlogama PBP350 (301490).

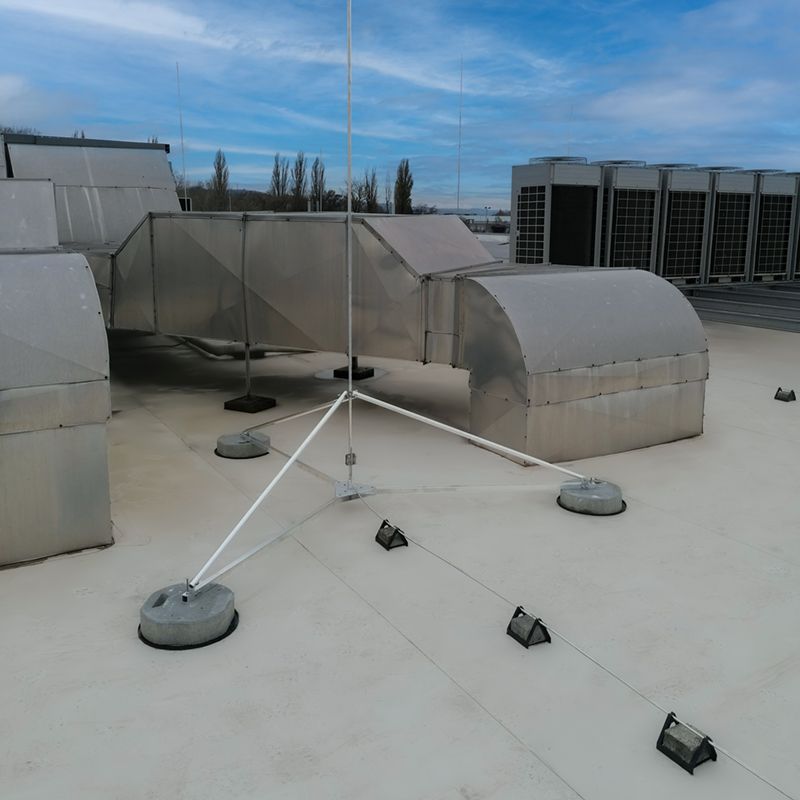

Stabilnost štapnih hvataljki LOP5.0 dužine 5 metara osigurana je tronošcem LOP-P03 i betonskim postoljem LOP-PB1/M8

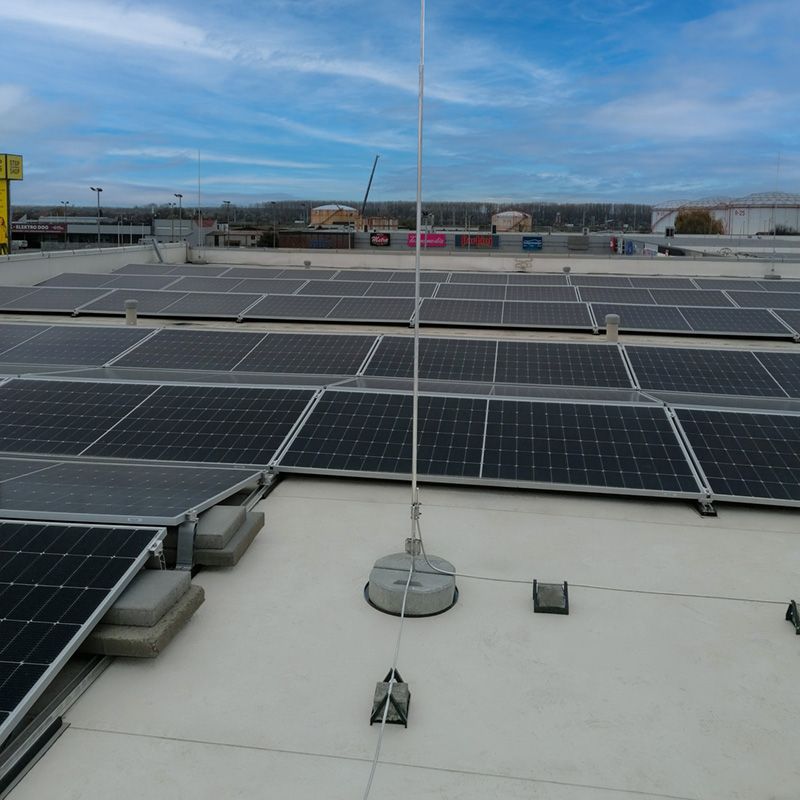

U većini slučajeva, za postavljanje hvataljke dužine 3 metra, dovoljno je koristiti jednu betonsku podlogu Hermi LOP-PB2/M16 sa podlogom PBP350.
Na pojedinim delovima krovova, gde se zbog rasporeda fotonaponskih modula, metalnih konstrukcija ili drugih elemenata nisu mogla osigurati potrebna rastojanja, korišćen je izolovani gromobranski provodnik ISVH kao i izolovane štapne hvataljke LOP3.0 I (301582). Ugradnjom izolovanog provodnika ISVH (100119) sprečava se mogućnost preskoka na metalne delove ili opremu i time moguća oštećenja. Za pričvršćivanje ISVH provodnika na ravnom krovu korišćeni su krovni nosači SON17 C (117227) sa namenskom betonskom kockom SON17 (40), u koju se uvrće nosač ISVH SON16 (90268) sa sistemom vijaka.
Izolovani provodnik Hermi ISVH, izolovane štapne hvataljke LOP3.0 i pripadajuće komponente korišćeni su tamo gde nije bilo moguće obezbediti potrebna rastojanja.
Za povezivanje provodnika su korišćene razne Hermi spojnice i drugi kontaktni elementi. Među njima, na primer, spojnica KON04 A SIMPLE (50522) od nerđajućeg čelika, koja je namenjena za izradu spojeva između okruglih vodiča Ø8–Ø10 mm. Takođe ističemo spojnice KON02 (40122), KON07 (40611) i KON08 (50111).
Pravilno projektovana i implementirana zaštita od udara groma pruža adekvatnu zaštitu objektima i solarnim elektranama, jer smanjuje rizik od mehaničkih oštećenja, kvarova na električnim instalacijama ili požara u slučaju udara groma. U tržnim centrima STOP SHOP u Srbiji, Hermi gromobranska zaštita značajno doprinosi pouzdanosti rada objekata, jer smanjuje mogućnost prekida struje, oštećenja infrastrukture ili privremenog zatvaranja centara usled posledica atmosferskih pražnjenja. Time se obezbeđuje nesmetan rad tržnih centara i visok nivo bezbednosti ljudi i imovine čak i u olujnim uslovima.
