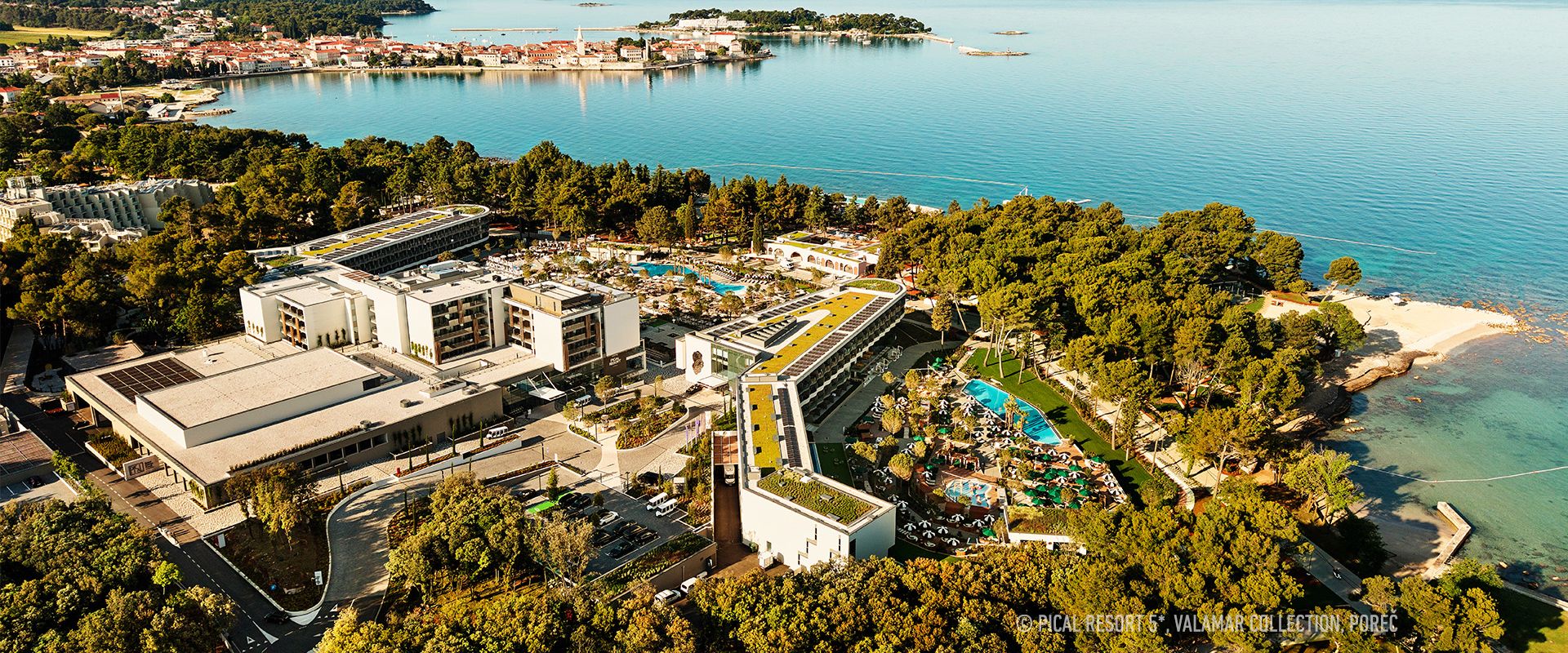

Hermi tehnologija u službi jednog od najvećih turističkih projekata u Hrvatskoj
Poreč, Hrvatska
Pical Resort, Valamar Collection 5* u Poreču predstavlja jedan od najvećih turističkih projekata u Hrvatskoj poslednjih godina.
U okviru investicije vredne 200 miliona evra, koja postavlja nove standarde u premium turizmu, primenjena su Hermi rešenja za gromobransku zaštitu prilagođena tehnički zahtevnom i arhitektonski složenom kompleksu. Za izgradnju solarne elektrane na krovovima objekata odabran je konstrukcijski sistem Hermi Multi Flat.
U okviru sistema gromobranske zaštite ugrađeno je gotovo 5 kilometara Hermi gromobranskih provodnika. Zbog različitih tipova krovova, atika, limenih elemenata i drugih arhitektonskih detalja, sistem zaštite je morao biti prilagođen svakom delu objekta. Ugrađeni su različiti nosači provodnika, kontaktni elementi, štapne hvataljke, zidne merne kutije i izolovani gromobranski provodnici.
U okviru sistema gromobranske zaštite ugrađeno je gotovo 5 kilometara Hermi gromobranskih provodnika. Zbog različitih tipova krovova, atika, limenih elemenata i drugih arhitektonskih detalja, sistem zaštite je morao biti prilagođen svakom delu objekta. Ugrađeni su različiti nosači provodnika, kontaktni elementi, štapne hvataljke, zidne merne kutije i izolovani gromobranski provodnici.
Gromobranska zaštita arhitektonski složenog kompleksa
Nosači provodnika i štapne hvataljke za različite vrste krovova
Na ravnim krovovima ugrađeni su različiti nosači gromobranskog provodnika SON17 (117220, 117235, 117227, 41), i to 3.000 komada. Među njima je bilo približno 2.000 nosača SON17 BB, prethodno ispunjenih betonom, namenjenih za prihvat okruglih gromobranskih provodnika prečnika 8–10 mm. Izbor odgovarajuće izvedbe prilagođen je vrsti krovnog pokrivača: nosač SON17 C namenjen je ravnim krovovima sa šljunkom, polimernom membranom ili bitumenskom membranom sa mineralnim posipom, dok je nosač SON17 A predviđen za krovove sa polimernim hidroizolacionim membranama.
Na ravnim krovovima ugrađeni su različiti nosači gromobranskog provodnika SON17 (117220, 117235, 117227, 41), i to 3.000 komada. Među njima je bilo približno 2.000 nosača SON17 BB, prethodno ispunjenih betonom, namenjenih za prihvat okruglih gromobranskih provodnika prečnika 8–10 mm. Izbor odgovarajuće izvedbe prilagođen je vrsti krovnog pokrivača: nosač SON17 C namenjen je ravnim krovovima sa šljunkom, polimernom membranom ili bitumenskom membranom sa mineralnim posipom, dok je nosač SON17 A predviđen za krovove sa polimernim hidroizolacionim membranama.
Za pričvršćivanje na atike sa limenom opšivkom korišćeni su nosači SON04 A (429). Na limenim, vlaknocementnim i drugim vrstama krovnih pokrivača ugrađeno je više od 200 slemenih nosača SON16 (11621).
Na krovovima objekata postavljeno je ukupno 40 štapnih hvataljki LOP različitih visina (300502, 300503, 300504, 300505). Za njihovu montažu korišćene su betonske podloge LOP-PB1/M8 i LOP-PB2/M16, zajedno sa zaštitnim podlogama PBP350. Štapne hvataljke predstavljaju deo spoljašnjeg sistema gromobranske zaštite i namenjene su zaštiti izloženih delova objekata i mašinske opreme na krovovima.
Na krovovima objekata postavljeno je ukupno 40 štapnih hvataljki LOP različitih visina (300502, 300503, 300504, 300505). Za njihovu montažu korišćene su betonske podloge LOP-PB1/M8 i LOP-PB2/M16, zajedno sa zaštitnim podlogama PBP350. Štapne hvataljke predstavljaju deo spoljašnjeg sistema gromobranske zaštite i namenjene su zaštiti izloženih delova objekata i mašinske opreme na krovovima.
Sistem odvodnih provodnika i povezivanje
Za pričvršćivanje gromobranskih provodnika na fasadu odabrani su različiti zidni nosači ZON03 (22322, 20322, 203251), u skladu sa njihovom namenom. Ukupno je ugrađeno 800 zidnih nosača, koji kreiraju sistem odvodnika do uzemljenja.
Sastavni deo sistema bile su i zidne merne kutije, koje omogućavaju pristup mernom spoju između odvodnog provodnika i sistema uzemljenja. Među ugrađenim rešenjima nalazi se i zidni merni ormarić ZON05 B (900907), projektovan tako da omogućava lepljenje kamene obloge na poklopac, čime se postiže bolje uklapanje u arhitektonski izgled turističkog kompleksa.
Za međusobno povezivanje delova gromobranske instalacije i različitih metalnih elemenata objekta korišćeni su KON kontaktni elementi. Ukupno je ugrađeno 1.700 kontaktnih elemenata, od čega najveći deo čine kontaktni elementi KON04 A (50522), namenjeni povezivanju okruglih gromobranskih provodnika prečnika 8–10 mm. Pored toga, ugrađeno je i 700 cevnih obujmica KON11 A (700290), namenjenih uzemljenju metalnih oluka manjeg prečnika.
Za pričvršćivanje gromobranskih provodnika na fasadu odabrani su različiti zidni nosači ZON03 (22322, 20322, 203251), u skladu sa njihovom namenom. Ukupno je ugrađeno 800 zidnih nosača, koji kreiraju sistem odvodnika do uzemljenja.
Sastavni deo sistema bile su i zidne merne kutije, koje omogućavaju pristup mernom spoju između odvodnog provodnika i sistema uzemljenja. Među ugrađenim rešenjima nalazi se i zidni merni ormarić ZON05 B (900907), projektovan tako da omogućava lepljenje kamene obloge na poklopac, čime se postiže bolje uklapanje u arhitektonski izgled turističkog kompleksa.
Za međusobno povezivanje delova gromobranske instalacije i različitih metalnih elemenata objekta korišćeni su KON kontaktni elementi. Ukupno je ugrađeno 1.700 kontaktnih elemenata, od čega najveći deo čine kontaktni elementi KON04 A (50522), namenjeni povezivanju okruglih gromobranskih provodnika prečnika 8–10 mm. Pored toga, ugrađeno je i 700 cevnih obujmica KON11 A (700290), namenjenih uzemljenju metalnih oluka manjeg prečnika.
Multi Flat je modularni montažni sistem za postavljanje fotonaponskih modula na ravnim krovovima u južnoj ili istok–zapad orijentaciji.
HERMI Multi Flat za solarnu elektranu na krovovima resorta

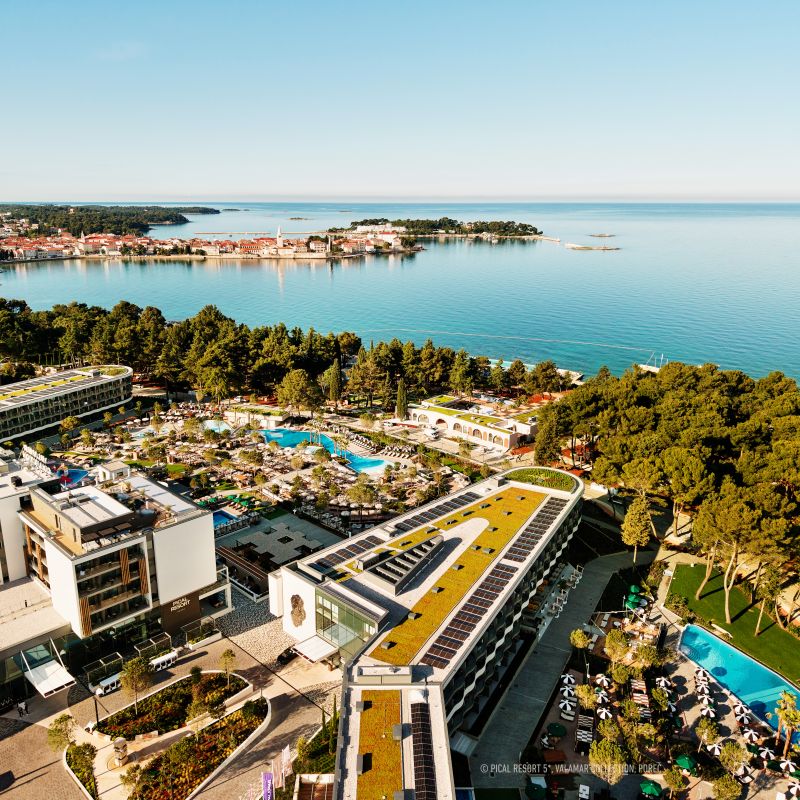

Pored sistema gromobranske zaštite, na krovovima resorta primenjen je i montažni sistem Hermi Multi Flat za ugradnju solarne elektrane. Ugrađeno je više od 1.000 prednjih aluminijumskih nosača SOL-N41 (88000821) i isto toliko zadnjih nosača SOL-N42 (88000822), namenjenih montaži solarnih panela u južnoj ili istok–zapad orijentaciji.
Za konstrukciju solarne elektrane korišćeno je 2 kilometra konstrukcijskih profila SOL-P40 (88000800), razvijenih za Hermi Multi Flat sistem, kao i 3 kilometra konstrukcijskih L profila SOL-P10 (88000102) koji obezbeđuju dodatno ojačanje montažne konstrukcije. Fotonaponski moduli pričvršćeni su krajnim spojnicama SOL-S02B HEX (88000326) i srednjim klik spojnicama SOL-S01C (88000661).
Pored sistema gromobranske zaštite, na krovovima resorta primenjen je i montažni sistem Hermi Multi Flat za ugradnju solarne elektrane. Ugrađeno je više od 1.000 prednjih aluminijumskih nosača SOL-N41 (88000821) i isto toliko zadnjih nosača SOL-N42 (88000822), namenjenih montaži solarnih panela u južnoj ili istok–zapad orijentaciji.
Za konstrukciju solarne elektrane korišćeno je 2 kilometra konstrukcijskih profila SOL-P40 (88000800), razvijenih za Hermi Multi Flat sistem, kao i 3 kilometra konstrukcijskih L profila SOL-P10 (88000102) koji obezbeđuju dodatno ojačanje montažne konstrukcije. Fotonaponski moduli pričvršćeni su krajnim spojnicama SOL-S02B HEX (88000326) i srednjim klik spojnicama SOL-S01C (88000661).
Pouzdana zaštita i proizvodnja energije iz obnovljivih izvora
Kod velikih turističkih kompleksa tehnička infrastruktura često ostaje u pozadini, iako predstavlja jedan od ključnih elemenata za bezbedan i nesmetan rad objekta. Na Pical Resortu Hermi rešenja objedinjuju efikasnu zaštitu od udara groma i podršku proizvodnji električne energije iz obnovljivih izvora na samoj lokaciji.
Sistem gromobranske zaštite štiti objekte, mašinsku opremu i korisnike od posledica udara groma, dok konstrukcijski sistem Hermi Multi Flat obezbeđuje pouzdanu i stabilnu osnovu za postavljanje solarne elektrane. Na taj način deo energetskih potreba turističkog kompleksa pokriva se električnom energijom proizvedenom iz sopstvenih obnovljivih izvora.
Kod velikih turističkih kompleksa tehnička infrastruktura često ostaje u pozadini, iako predstavlja jedan od ključnih elemenata za bezbedan i nesmetan rad objekta. Na Pical Resortu Hermi rešenja objedinjuju efikasnu zaštitu od udara groma i podršku proizvodnji električne energije iz obnovljivih izvora na samoj lokaciji.
Sistem gromobranske zaštite štiti objekte, mašinsku opremu i korisnike od posledica udara groma, dok konstrukcijski sistem Hermi Multi Flat obezbeđuje pouzdanu i stabilnu osnovu za postavljanje solarne elektrane. Na taj način deo energetskih potreba turističkog kompleksa pokriva se električnom energijom proizvedenom iz sopstvenih obnovljivih izvora.

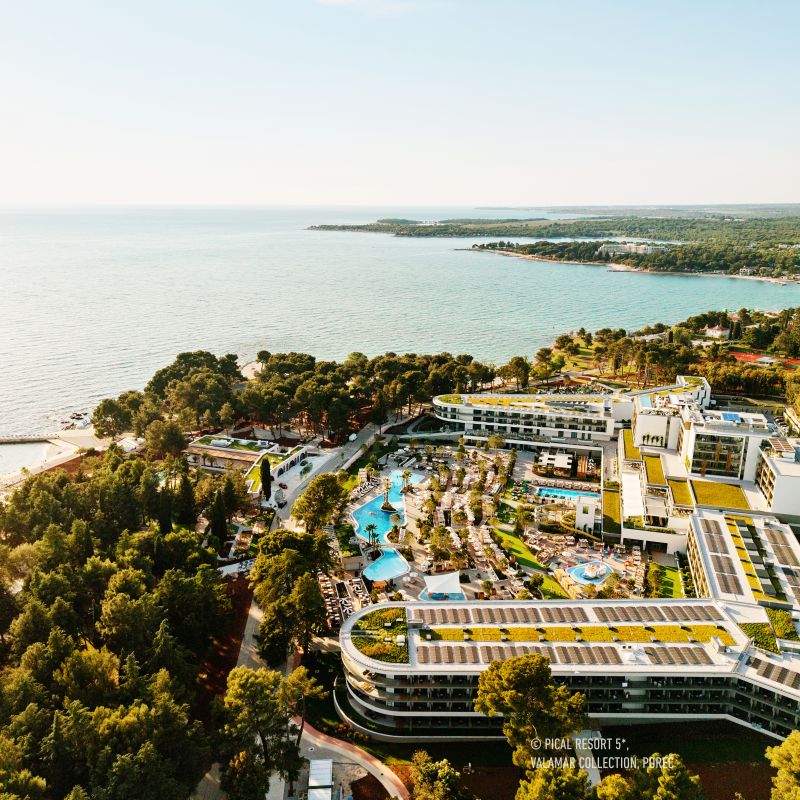

Slike: PICAL RESORT 5*, VALAMAR COLLECTION, POREČ
