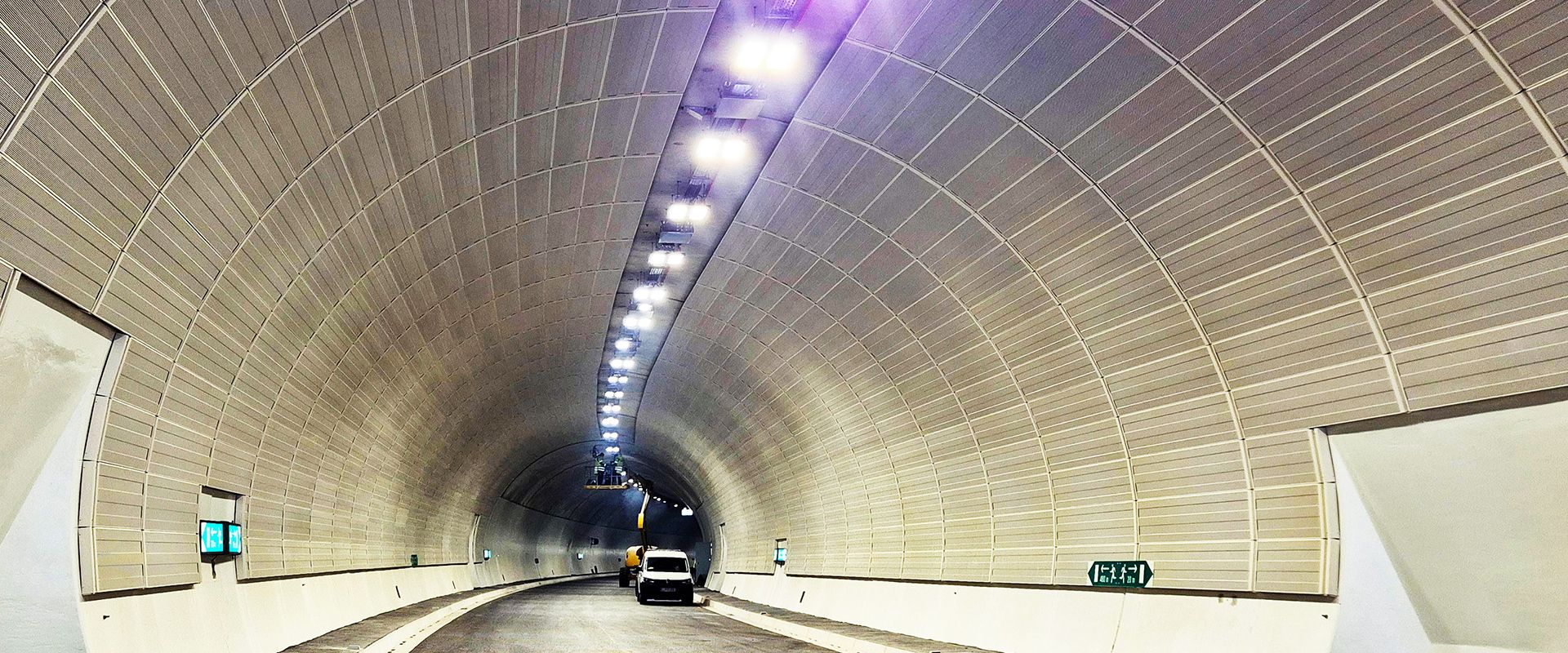

Tunel Konovo: kabelovski regali Hermi Fast Klick®
Velenje, Slovenija
U tunelu Konovo, središnjem objektu novog autoputa koji spaja Velenje i Slovenj Gradec, za razvod kablova korišćeni su kiselootporni kablovski regali Hermi Fast Klick® od nerđajućeg čelika.
Ovo rešenje odabrano je zbog zahtevnih uslova koji vladaju u tunelu, gde instalacioni sistemi moraju decenijama pouzdano da odolevaju vlazi, kondenzaciji, soli, izduvnim gasovima, postupcima pranja tunela, kao i nečistoćama opterećenim hemijskim supstancama.
Tunel Konovo, dug gotovo 500 metara, izveden je kao jednocevni dvosmerni tunel sa dve saobraćajne trake. Pušten je u saobraćaj u proleće 2026. godine, u okviru nove spojne saobraćajnice duge približno 1,8 kilometara, koja povezuje Velenje i Slovenj Gradec.
Materijali kabelskih regala u tunelu moraju dugoročno održavati svoju nosivost i pružati otpornost na koroziju.
Kablovske trase u tunelima neprekidno su izložene vlazi, kondenzaciji, soli, izduvnim gasovima, postupcima pranja tunela i nečistoćama koje sadrže agresivne hemijske materije. Zbog toga materijali od kojih su izrađeni kablovski sistemi moraju obezbediti dugotrajnu otpornost na koroziju, očuvati nosivost konstrukcije i omogućiti pouzdan rad elektroinstalacija tokom čitavog radnog veka objekta.
Pouzdan kablovski razvod u tunelu od presudnog je značaja za nesmetan rad rasvete, ventilacije, saobraćajne signalizacije, sistema za zaštitu od požara, senzora, komunikacionih mreža i video-nadzora. Bezbednost učesnika u saobraćaju, efikasno upravljanje saobraćajem i pouzdan rad svih tunelskih sistema direktno zavise od kvaliteta elektroinstalacija. Zato kablovski razvod mora biti pregledan, stabilan i izveden od materijala koji mogu dugoročno da izdrže zahtevne uslove eksploatacije u tunelskom okruženju.
Pouzdan kablovski razvod u tunelu od presudnog je značaja za nesmetan rad rasvete, ventilacije, saobraćajne signalizacije, sistema za zaštitu od požara, senzora, komunikacionih mreža i video-nadzora. Bezbednost učesnika u saobraćaju, efikasno upravljanje saobraćajem i pouzdan rad svih tunelskih sistema direktno zavise od kvaliteta elektroinstalacija. Zato kablovski razvod mora biti pregledan, stabilan i izveden od materijala koji mogu dugoročno da izdrže zahtevne uslove eksploatacije u tunelskom okruženju.
Tunelsko okruženje zahteva materijale visoke otpornosti
U tunelu Konovo korišćeno je više od 500 metara kablovskih regala od nerđajućeg čelika Hermi Fast Klick® otpornih na kiseline.

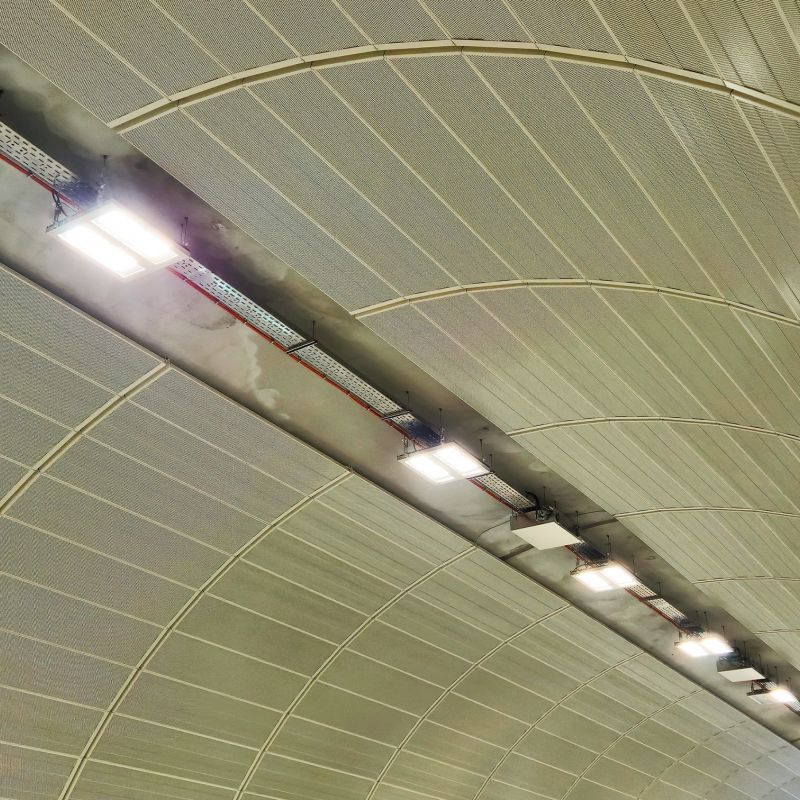

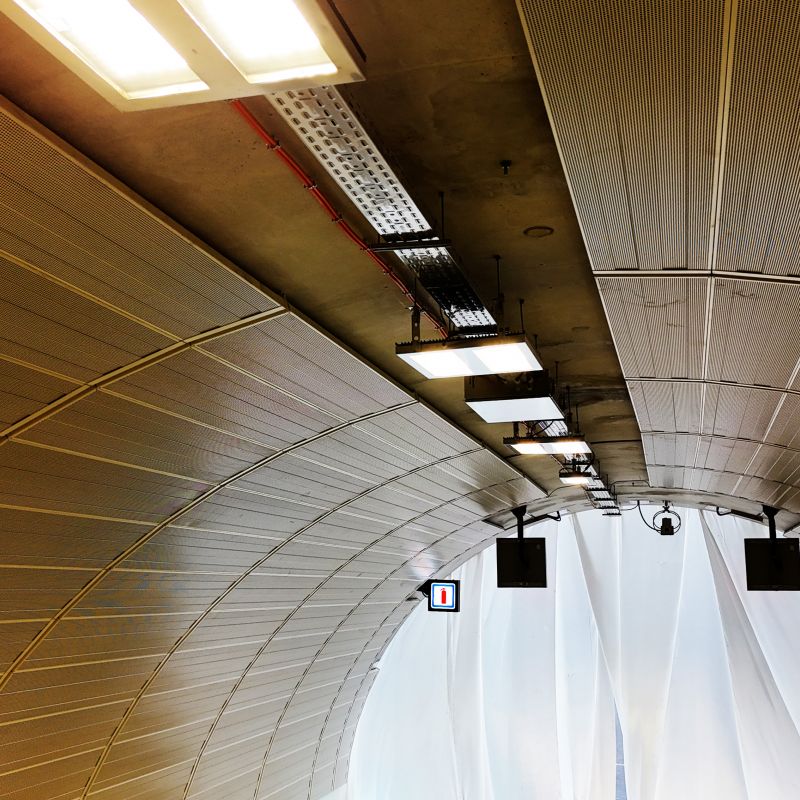

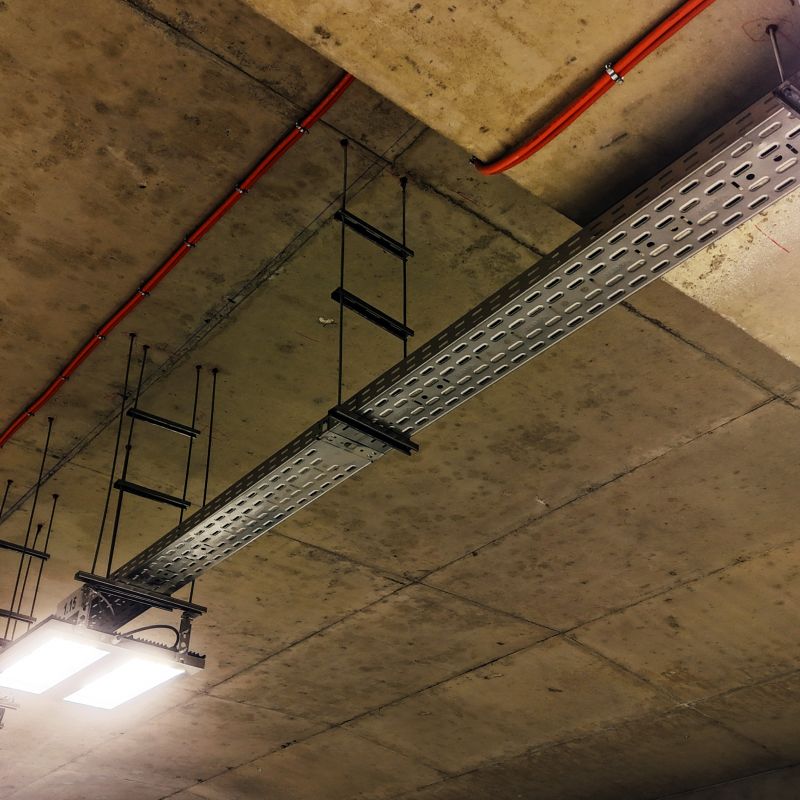

U tunelu Konovo ugrađeno je više od 500 metara Hermi Fast Klick® kablovskih regala od nerđajućeg čelika, otpornog na kiseline, visine 60 mm i širine 200 mm (88754032). Zahvaljujući Fast Klick® sistemu, regali se brzo montiraju i međusobno povezuju bez upotrebe specijalnog alata i velike količine spojnog materijala, što značajno ubrzava izvođenje radova. Kablovski regali postavljeni su za razvod kablova na svodu tunela, uz njegove bočne zidove, kao i u betonskom kablovskom kanalu. Za njihovo pričvršćivanje na plafon korišćene su navojne šipke i noseći konstrukcioni profili.
U betonskom kablovskom kanalu, koji je nakon ugradnje zatvoren, kablovski regali Hermi Fast Klick® pričvršćeni su pomoću više od 500 zidnih nosača NKP-SNT 210 (88704742), izrađenih od nerđajućeg čelika otpornog na kiseline.
Ovakvo rešenje obezbeđuje čvrsto i stabilno pričvršćivanje kablovskih regala, pregledan raspored kablova i jednostavan pristup instalacijama kroz servisna okna radi održavanja. Budući da elementi za pričvršćivanje u tunelskom okruženju moraju dugoročno zadržati mehaničku čvrstoću i otpornost na koroziju, primena nosača od nerđajućeg čelika otpornog na kiseline predstavljala je pouzdano i dugotrajno rešenje.
Ovakvo rešenje obezbeđuje čvrsto i stabilno pričvršćivanje kablovskih regala, pregledan raspored kablova i jednostavan pristup instalacijama kroz servisna okna radi održavanja. Budući da elementi za pričvršćivanje u tunelskom okruženju moraju dugoročno zadržati mehaničku čvrstoću i otpornost na koroziju, primena nosača od nerđajućeg čelika otpornog na kiseline predstavljala je pouzdano i dugotrajno rešenje.

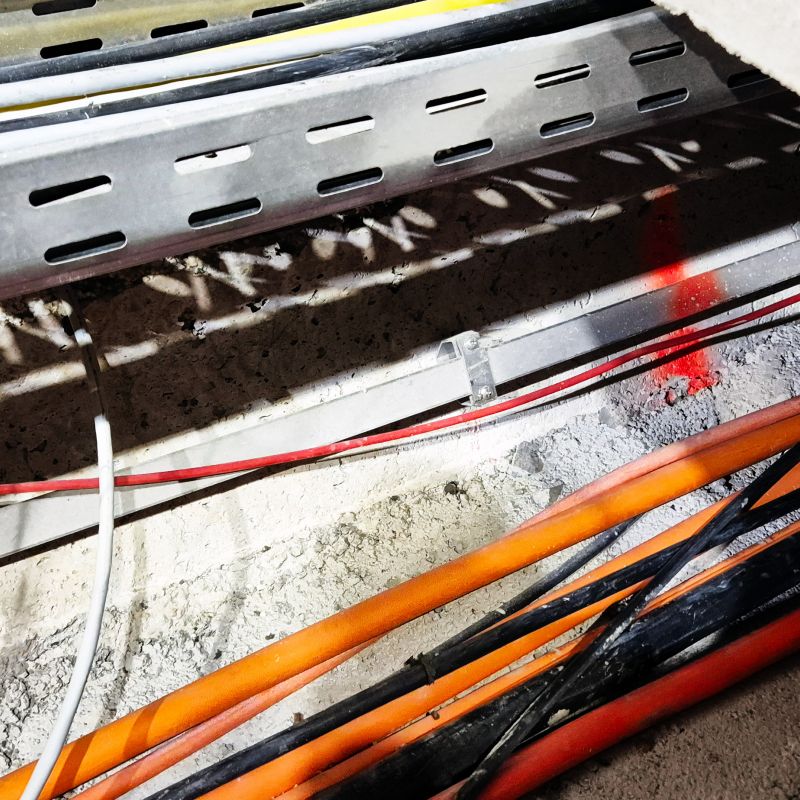

Pričvršćivanje kablovskih regala u betonskom kanalu
Za ugradnju kablovskih regala u betonskom kanalu korišteni su zidni nosači NKP-SNT 210.
Za ugradnju kablovskih regala u betonskom kanalu korišteni su zidni nosači NKP-SNT 210.
Uzemljenje i izjednačavanje potencijala
Stezaljka KON01 S namenjena je za izvođenje mernih i drugih spojeva između pljosnatih provodnika širine do 30 mm, kako u zemlji, tako i iznad nje.
Stezaljka KON01 S namenjena je za izvođenje mernih i drugih spojeva između pljosnatih provodnika širine do 30 mm, kako u zemlji, tako i iznad nje.

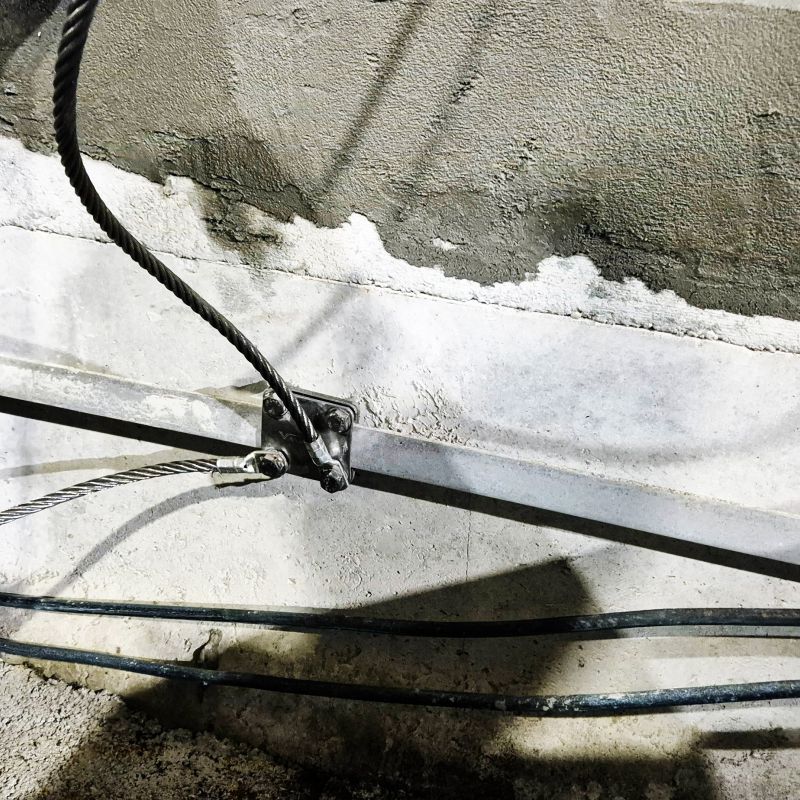

Sistemi za uzemljenje i izjednačavanje potencijala u tunelima moraju obezbediti dugotrajnu otpornost na koroziju i pouzdan rad u zahtevnim uslovima eksploatacije, jer imaju ključnu ulogu u zaštiti ljudi, opreme i elektroinstalacionih sistema. U tunelu Konovo ugrađeno je gotovo 1,5 kilometara pljosnatog provodnika RH1 od nerđajućeg čelika, koji je pričvršćen zidnim nosačima ZON03, izrađenim od nerđajućeg čelika i namenjenim za montažu na pune zidove i provodnike dimenzija 30 × 3,5 mm.
Za izradu mernih i drugih spojeva između pljosnatih provodnika korišćena je ukrsna stezaljka KON01 S (50412), dok je čitav sistem izveden tako da obezbedi i efikasno izjednačavanje potencijala.
Hermi Fast Klick® kablovski regali od nerđajućeg čelika otpornog na kiseline, odgovarajući noseći elementi, kao i sistem za uzemljenje sa provodnicima od nerđajućeg čelika, predstavljaju dugotrajno i pouzdano rešenje za elektroinstalacije u tunelu Konovo. Ovakav sistem omogućava pregledan razvod kablova, stabilno pričvršćivanje, pouzdano uzemljenje i dugoročnu otpornost na koroziju i druge uticaje karakteristične za zahtevno tunelsko okruženje.
