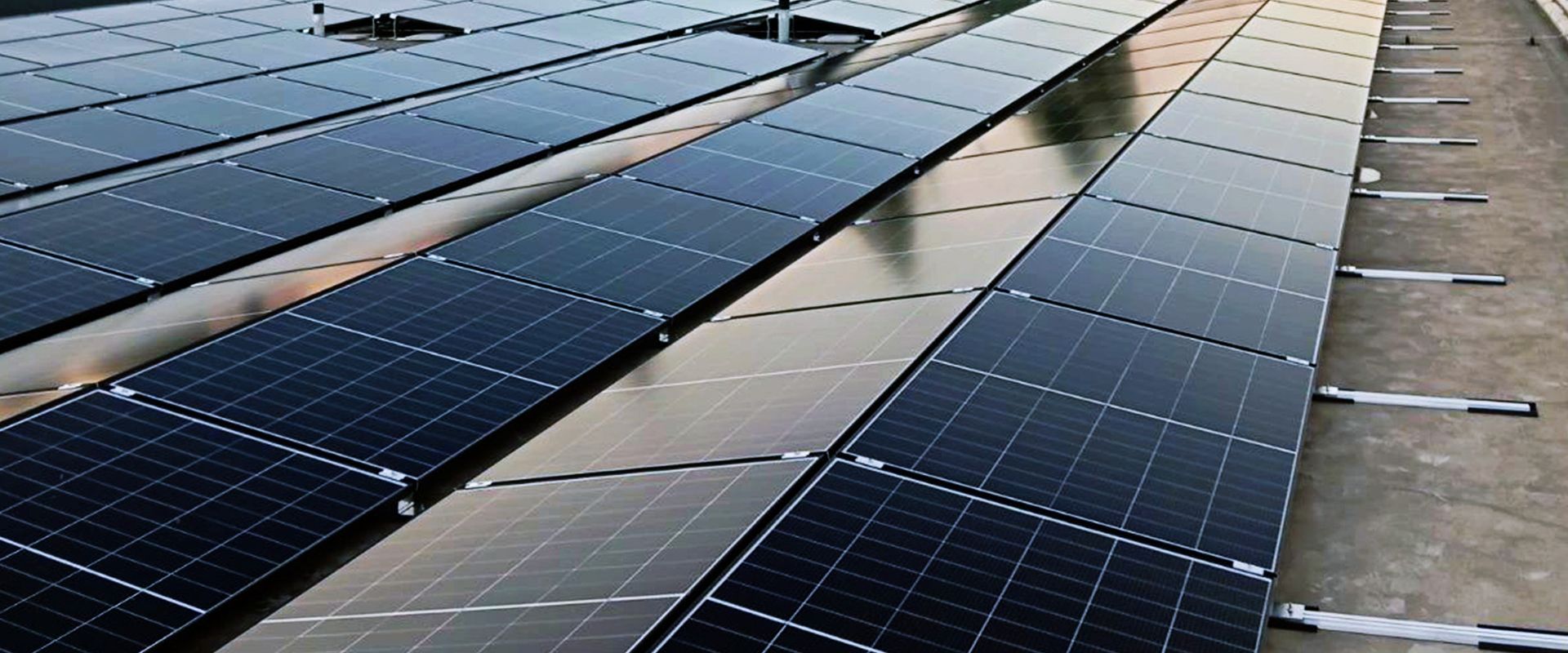

Hermi Multi Flat za solarnu elektranu snage 1 MW u Bihaću
Bihać, Bosna i Hercegovina
Na krovu retail parka Bišće Park u Bihaću, jednog od najvećih retail parkova u severozapadnoj Bosni i Hercegovini, postavljena je solarna elektrana snage 1 megavata.
Kao konstrukcijsko rešenje odabran je modularni sistem Hermi Multi Flat, koji omogućava brzu izgradnju, pouzdano pričvršćivanje solarnih panela i odgovarajuće opterećenje. Sistem pruža stabilnu podlogu za dugoročan i neprekidan rad solarne elektrane.
Solarna elektrana važan je korak prema učinkovitijem korištenju energije u retail parku, koji će deo svojih energetskih potreba pokriti sopstvenom, zelenom električnom energijom. Investitor projekta je ANH Capital Investment d.o.o. iz Bihaća, a izvođač radova firma Tirol d.o.o..

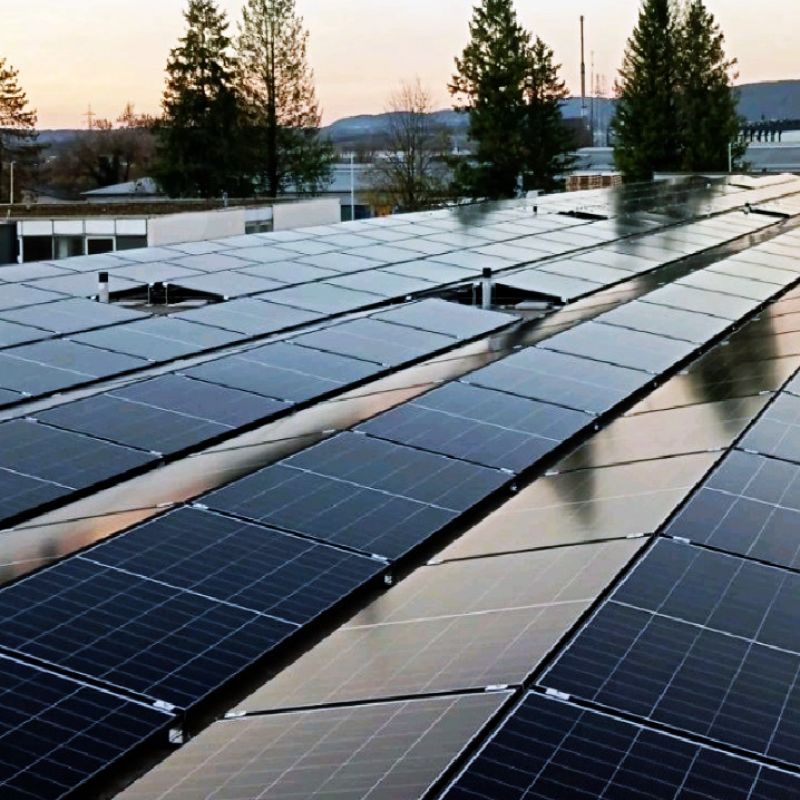

Hermi Multi Flat konstrukcijsko rešenje osigurava čvrste temelje za elektranu od 1 megavata na krovu retail parka Bišće Park.
Konstrukcijski sistem je temelj solarne elektrane
Kod solarnih elektrana pažnja se najčešće usmerava na izbor solarnih panela i njihovu snagu, dok se značaj konstrukcijskog sistema često zanemaruje. Međutim, upravo konstrukcija predstavlja osnovu pouzdanog i dugotrajnog rada elektrane. Njena uloga je da obezbedi mehaničku stabilnost sistema, ravnomernu raspodelu opterećenja na krovnu konstrukciju i otpornost na dejstvo vetra, snega i drugih klimatskih uticaja, pri čemu ne sme narušiti funkcionalnost krovnog pokrivača. Kod solarnih elektrana snage približno 1 MW, u kojima se ugrađuju hiljade konstrukcijskih elemenata, od ključnog je značaja primena rešenja koje je jednostavno za izvođenje, transparentno u pogledu statičkog proračuna, lako ponovljivo i pouzdano tokom celog radnog veka elektrane.
Konstrukcijski sistem Multi Flat
Okvir konstrukcijskog sistema Multi Flat u retail parku sastoji se od 2300 prednjih nosača SOL-N41 i 2300 zadnjih nosača SOL-N42.
Za ugradnju soalrnih panela korišćen je Hermi Multi Flat konstrukcijski sistem, namenjen za ugradnju solarnih elektrana na ravne krovove. Osnova konstrukcije su profili SOL-P40 (88000800), ugrađeno je gotovo 3500 metara profila, a za njihovo nastavljanje korišćeno je 550 uzdužnih spojnih elemenata SOL-S40 (88000804).
Ugrađeno je više od 2300 prednjih nosača SOL-N41 (88000821) koji se vijcima pričvršćuju u profil SOL-P40, a paneli se pričvršćuju na nosač spojnicama. Isti broj zadnjih nosača SOL-N42 (88000822) korišćen je za module s nagibom od 10°. Odabrani nosači prikladni su za južnu ili istočno-zapadnu orijentaciju solarnih panela.
Pričvršćenje fotonaponskih modula
Za pričvršćivanje panela korišćeno je ukupno 5000 krajnjih i srednjih spojnica.
Opterećenje bez nepotrebnih intervencija u krovnom pokrovu

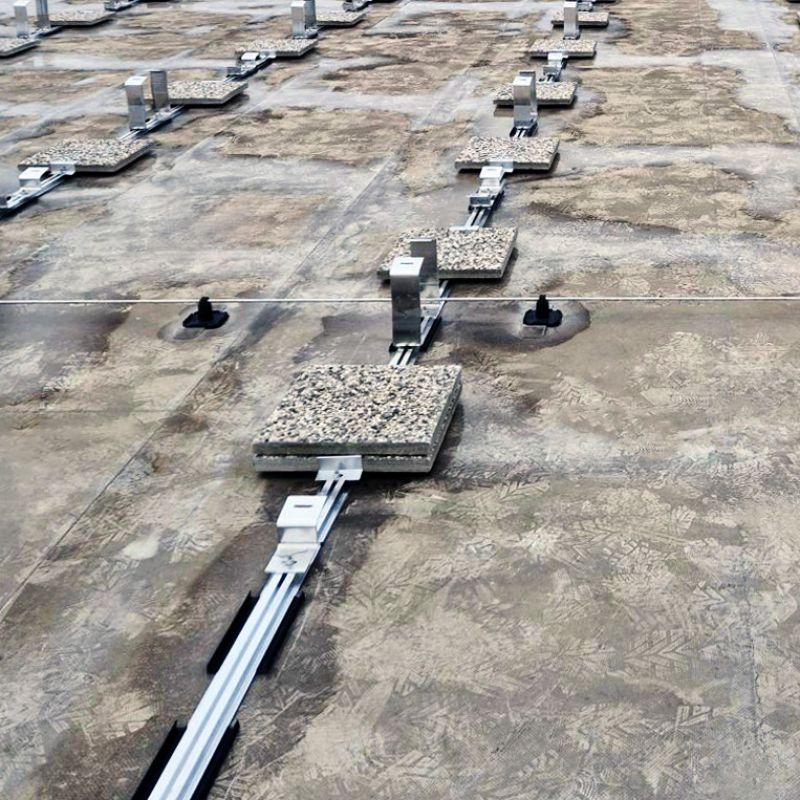

Za stabilnu ugradnju konstrukcije korištene su zaštitne podloge SOL-PRL210 (88000861) namenjene za profil SOL-P40 i betonsko postolje SOL-PB. Ukupno je ugrađeno više od 2400 betonskih postolja sa zaštitnim podlogama, a za pričvršćivanje balasta korišteni su elementi SOL-P40 BRF2 (88000902).
Takav dizajn omogućuje odgovarajuću raspodelu opterećenja po površini krova i stabilnu ugradnju konstrukcije bez bušenja krovnog pokrivača.

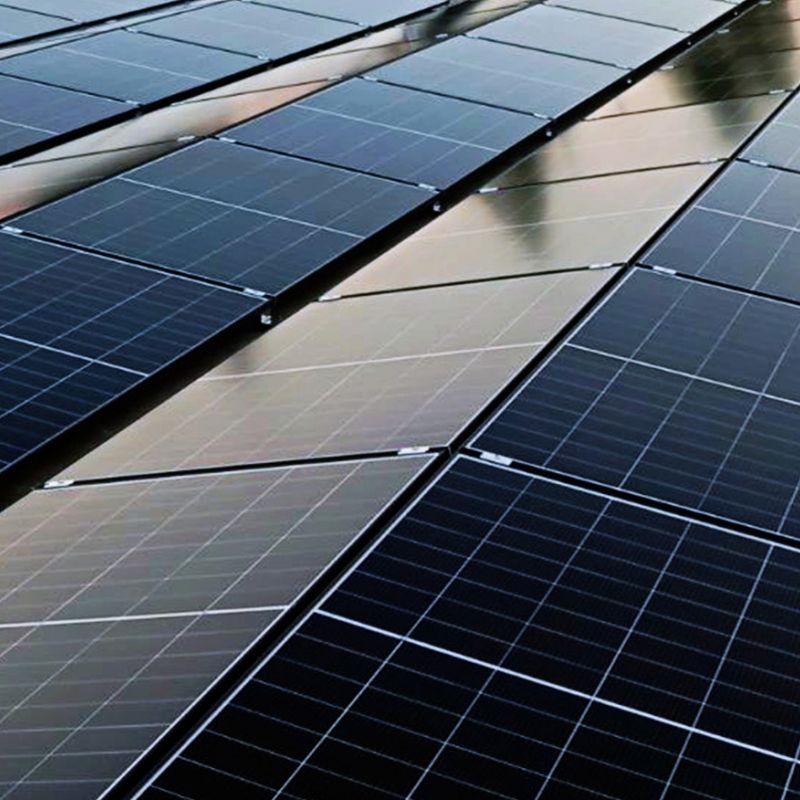

Ukupno je za pričvršćivanje modula korišteno gotovo 5000 krajnjih i srednjih spojnica.
Pregledan razvod kablova

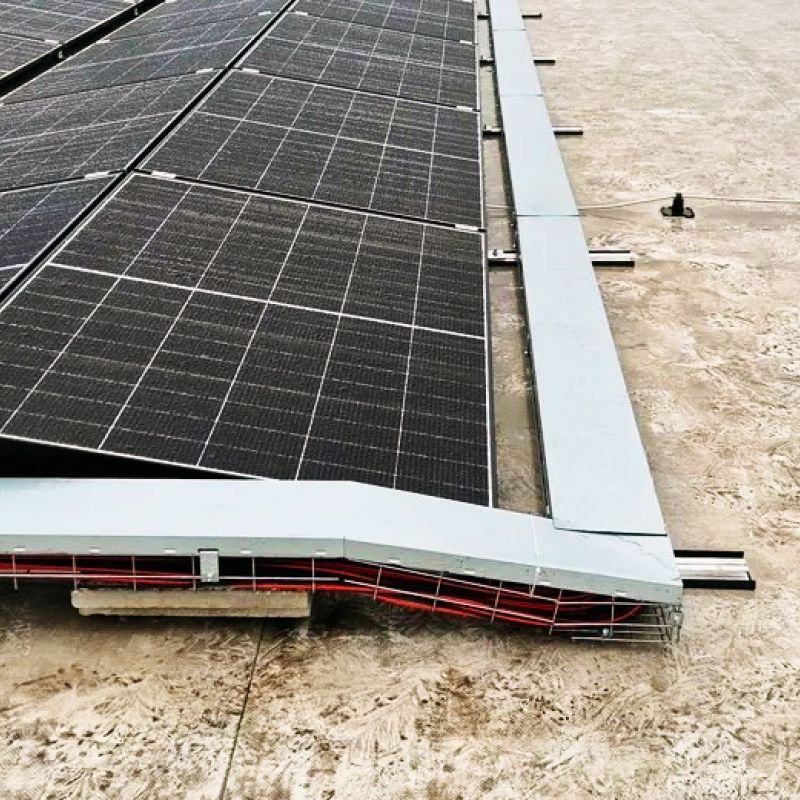

Za uredni razvod kablova korišćene su Hermi KPM mrežaste kablovski regali s poklopcima.
Osim konstrukcije solarne elektane važan je i dobar razvod kablova. Za polaganje kablova korišćeni su KPM mrežasti kablovski regali visine 100 mm i širine 200 i 300 mm (88201162, 88201163). Na police su ugrađeni KP poklopci odgovarajućih širina (88700152, 88700153).
Poklopci su pričvršćeni spojnicama PKP-SPM1 (88201207), a za međusobno spajanje KPM mrežastih kablovskih regala korišćena je spojnica SP01 (88201200).
Koristeći Hermi Multi Flat konstrukcijski sistem i pripadajuće elemente, osigurali su pouzdan temelj za solarnu elektranu snage 1 megavata na krovu tržnog centra Bišće Park.
