Stambeni kompleks u Beču
Beč, Austrija
U Beču je u toku izgradnja novog stambenog kompleksa koji čine dve zgrade sa ukupno 80 luksuznih stanova.
Kako bi se obezbedio dugoročan, bezbedan i pouzdan rad elektroinstalacionih sistema, tehnička infrastruktura projektovana je u skladu sa visokim zahtevima savremene stambene gradnje. Veliki broj energetskih i komunikacionih vodova, bezbednosnih sistema i druge instalacione opreme zahteva pažljivo planiran, pregledan i pouzdan sistem za razvod kablova.
Još u fazi projektovanja izvođač radova, Bobar KG, opredelio se za primenu Hermi Fast Klick® kablovskih regala, zajedno sa Hermi nosećim i spojnim elementima. Prilikom izbora rešenja, ključni kriterijumi bili su brza i jednostavna ugradnja, visok kvalitet i dugotrajnost materijala, odgovarajuća nosivost sistema, kao i stručna prodajna i tehnička podrška tokom svih faza realizacije projekta. U narednoj fazi izgradnje planirana je i ugradnja Hermi sistema za zaštitu od udara groma.

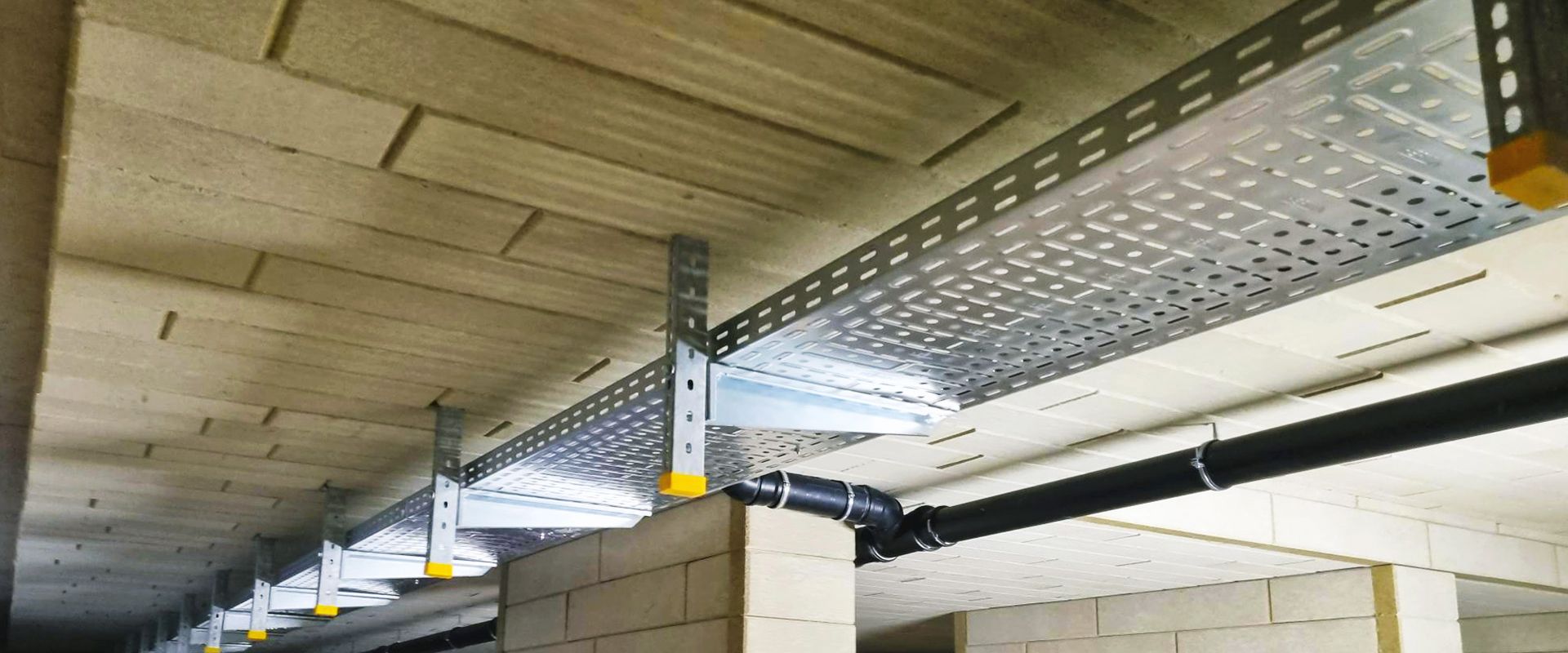

Više od 300 metara kablovskih regala Fast Klick® širine 500 mm korišćeno je za kablovsku trasu u stambenim blokovima.
Izazov: tehnički zahtevan razvod elektroinstalacija i kablovskih regala
Kablovski razvod predstavlja jedan od ključnih elemenata za bezbedan i efikasan rad tehničke infrastrukture. Kablovske trase moraju omogućiti pregledno i sigurno vođenje elektrointalacija, jednostavan pristup tokom izgradnje i održavanja, kao i odgovarajuću nosivost u skladu sa predviđenim opterećenjima.
Instalateri su ugradili više od 300 metara Hermi Fast Klick® kablovskih regala širine 500 mm (88750035), namenjenih za polaganje većeg broja električnih i drugih kablova. Pored toga, ugrađeni su i Hermi Fast Klick® kablovski regali širine 200 mm (88750032), prilagođeni različitim zahtevima instalacionog sistema.
Jedna od glavnih prednosti Hermi Fast Klick® kablovskih regala je brza i jednostavna montaža. Elementi se međusobno povezuju pomoću klik sistema, bez potrebe za dodatnim spojnim elementima. Montaža se izvodi u tri jednostavna koraka, čime se ubrzava rad na gradilištu, dok se istovremeno obezbeđuje čvrsta i mehanički stabilna veza između pojedinačnih elemenata sistema.
Ugradnja plafonskih i zidnih kablovskih regala

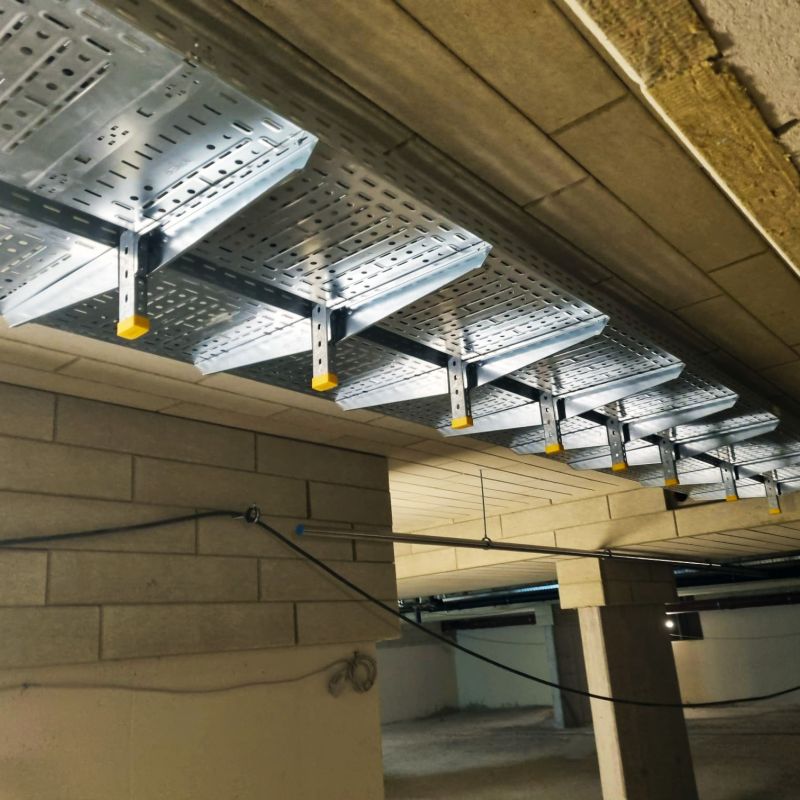

Za ugradnju kablovskih regala Fast Klick® korišćeno je više od 500 visećih nosača NKP-DH 57 i zidnih nosača NKP-SNT 510.

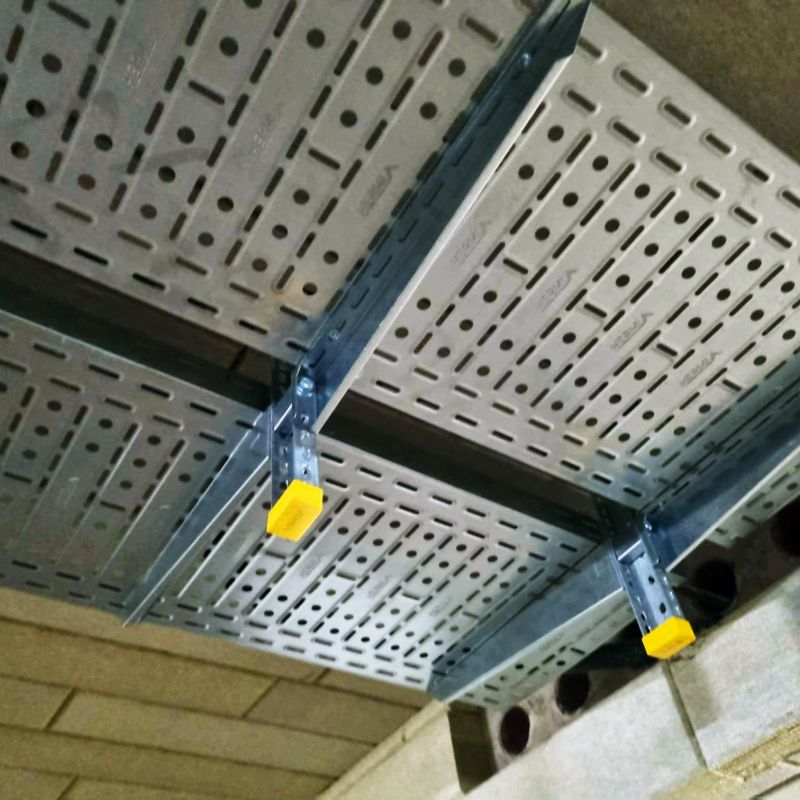

ZP zaštitne kape zatvaraju ili prekrivaju otvorene krajeve nosača.
Za pričvršćivanje kablovskih regala na plafon i zidove korišćeni su različiti Hermi nosači i pričvrsni elementi prilagođeni zahtevima instalacije. Ključni element sistema predstavljali su vareni viseći nosači NKP-DH 57 (88718984), namenjeni za montažu kablovskih regala na plafon, kao i zidni nosači NKP-SNT 510 (88704145), prilagođeni za izvođenje zidnih kablovskih trasa i širini ugrađenih regala. Za pričvršćivanje sistema ukupno je ugrađeno više od 500 nosača. Dodatnu stabilnost i veću nosivost obezbedili su spojni elementi NKP-VE 01 DH57 (88707331), namenjeni za ojačavanje visećih nosača NKP-DH i zidnih nosača NKP-SNT, čime je osigurana dugotrajna mehanička stabilnost celokupnog kablovskog sistema.
Krajevi visećih nosača dodatno su zaštićeni zaštitnim kapama ZP-DH57 (88706507). One prekrivaju završetke nosača i profila kablovskih regala, čime se smanjuje rizik od povreda ljudi ili oštećenja kablova usled kontakta sa oštrim ivicama. Istovremeno, zaštitne kape doprinose urednijem i profesionalnijem izgledu celokupne instalacije.
Kolena, odcepi i pregrade za uredan kablovski sistem
U novoj zgradi kablovske trase morale su biti precizno usklađene sa zahtevima instalacija i arhitektonskim karakteristikama prostora. Zbog toga su izvođači koristili različite elemente za promenu pravca vođenja kablova, uključujući kolena, kao i vertikalne i horizontalne odcepe.
Za izradu kolena pod uglom od 90° i bočnih odcepa korišćeni su elementi PKP-KK 60 (88701460), kompatibilni sa svim širinama kablovskih regala. Na trasama sa regalima širine 500 mm ugrađeni su odcepni elementi PKP OE 60/500 (88701182) za vertikalne i horizontalne odcepe, kolena PKP-KO 60/500 za promene pravca od 45° (88701165) i 90° (88701135), kao i bočni odcepi PKP-SO 60/500 (88701145).
Za razdvajanje kablova različitih namena u kablovske regale ugrađene su pregrade KP-PR 60 (88700109). One omogućavaju uredniji i pregledniji raspored kablova, a istovremeno smanjuju mogućnost elektromagnetnih smetnji. Ovo je posebno važno na trasama gde se zajednički vode kablovi za različite namene.
Primena Hermi Fast Klick® kablovskih regala i odgovarajućih pričvrsnih elemenata omogućila je izgradnju preglednog, stabilnog i dugotrajnog sistema za razvod kablova, uz jednostavan pristup instalacijama tokom budućih radova održavanja.

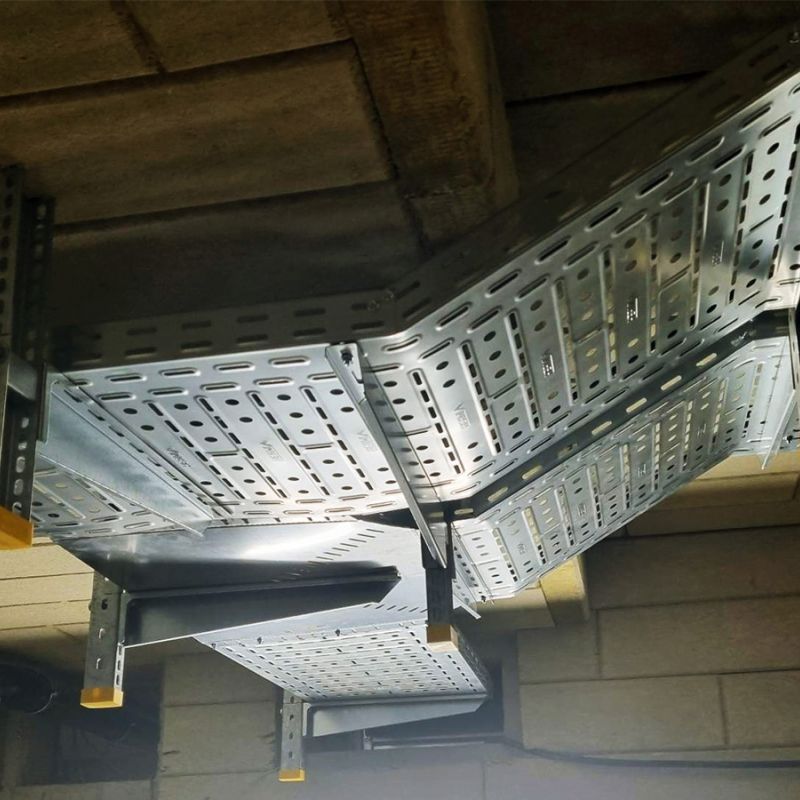

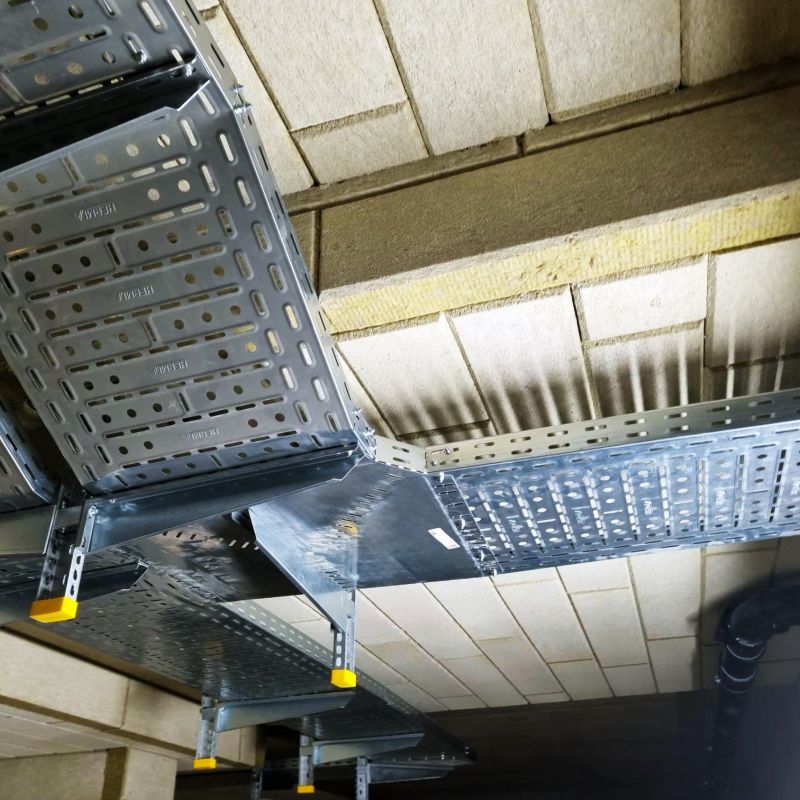

Kolena, odcepi, račve i drugi spojni elementi omogućavaju prilagođavanje kablovskih trasa rasporedu instalacija, kao i geometriji plafona i zidova objekta.
