Bolnica Trebinje
Trebinje, BiH
U Trebinju, najjužnijem gradu Bosne i Hercegovine, u toku je izgradnja nove regionalne bolnice koja će značajno unaprediti zdravstveni sistem šireg regiona. Jedan od ključnih zahteva u realizaciji ovog strateški važnog objekta, vrednog više od 60 miliona evra, bila je pouzdana zaštita od udara groma. U tu svrhu korišćeni su provereni Hermi elementi za zaštitu od groma, dok je instalaciju izvela lokalna firma Segment d.o.o. iz Trebinja.
Nova bolnica, smeštena u naselju Pridvorci, prostiraće se na oko 17.500 kvadratnih metara korisne površine. Predviđen je kapacitet od 281 bolničkog kreveta, uključujući urgentni blok, dijagnostičke odeljenja i dnevnu bolnicu. Objekat će biti opremljen najsavremenijom medicinskom opremom, što ga čini izuzetno osetljivim na prenapone izazvane atmosferskim pražnjenjem. Zato je već u fazi projektovanja zaštita od munje prepoznata kao bezbednosna komponenta.
Hermi gromobranska zaštita štiti novu bolnicu u Trebinju.
Za projektovanje i realizaciju sistema zaštite od munje korišćeni su Hermi elementi koji ispunjavaju standard EN 62561. Kompletan sistem projektovan je tako da efikasno presretne udare munje, sprovede električni tok kroz odvodni sistem do uzemljenja i obezbedi izjednačavanje potencijala radi zaštite ljudi, opreme i objekta.
Prihvatni sistem i sistem spusteva sastoji se od više od 1500 metara vodiča.
Sistem uzemljenja obuhvata više od 3600 metara pljosnatog provodnika od nerđajućeg čelika Hermi (90701), ugrađenog u betonski temelj i obod objekta. Za povezivanje na armaturu korišćeno je oko 720 kontaktnih spojnica KON09 (90122), a za spojeve pljosnatih vodiča više od 520 križnih spojnica KON01 (50422). Takođe je korišćeno 200 metara okruglog vodiča od nerđajućeg čelika RH5 (90160), prečnika Ø10 mm. Za izradu mernih i drugih spojeva između okruglih i pljosnatih provodnika, kako u zemlji, tako i iznad nje, upotrebljeno je 80 spojnica KON02 (40122).
Prihvatni i spusni sistem čini više od 1500 metara aluminijumskog vodiča AH1 prečnika Ø8 mm, ugrađenog po krovu i fasadi objekta, prema sistemu uzemljenja. Za kontaktne spojeve između okruglih provodnika korišćeno je oko 120 spojnica od nerđajućeg čelika Hermi KON08 (50111).
Na lovećim vodičima ugrađeni su LOV aluminijski šiljci.

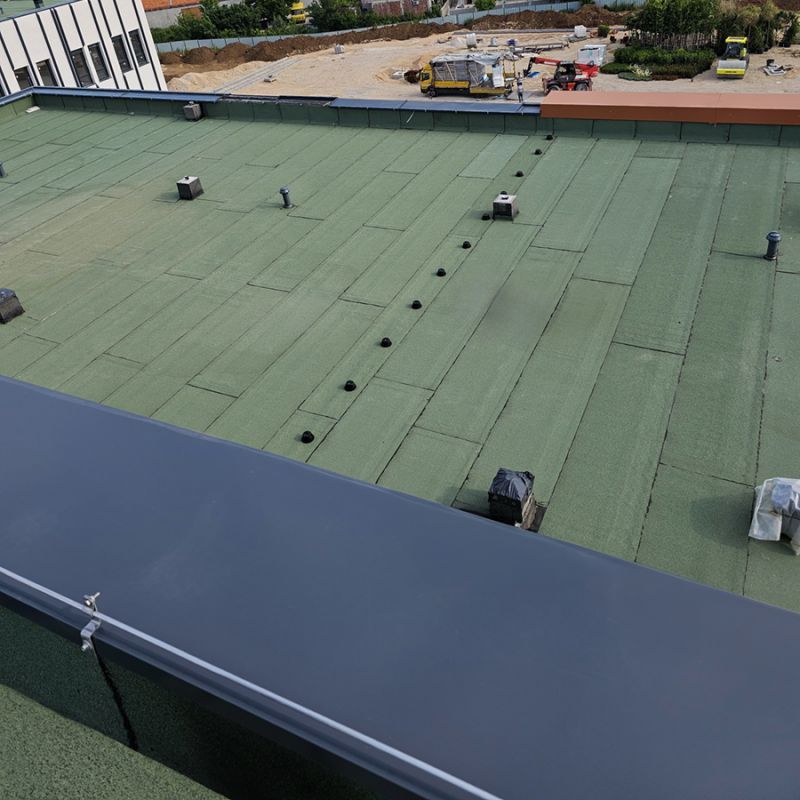

Na krovu je izvedeno više od 100 potencijalnih tačaka udara, na kojima su na prihvate provodnike ugrađeni aluminijumski šiljci LOV (300397) koji efikasno presreću udare i sprovode ih do uzemljenja.

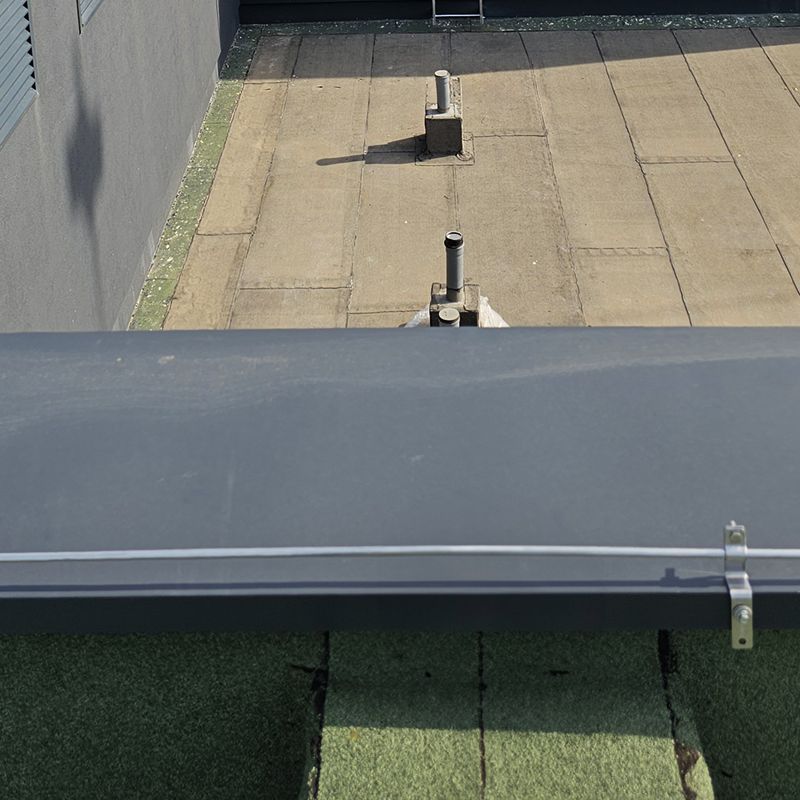

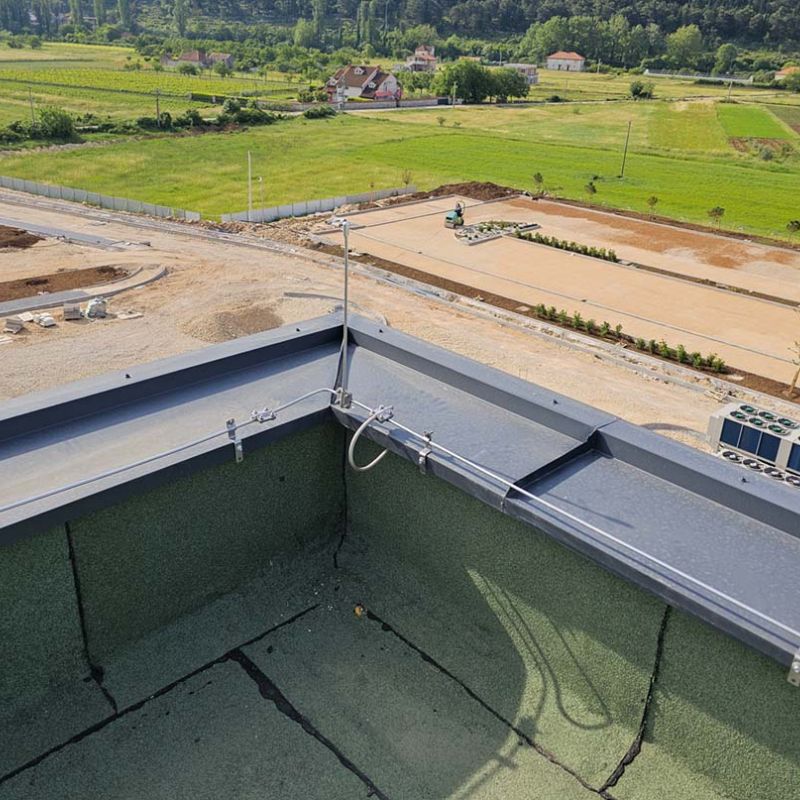

Na ivicama krovova sa limenom atikom ugrađeno je više od 970 nosača od nerđajućeg čelika SON04 A.
U zavisnosti od arhitektonskog rešenja krova, korišćeni su različiti nosači za gromobranske provodnike. Na ivicama krovova sa limenom atikom postavljeno je više od 970 nosača od nerđajućeg čelika SON04 A (426). Okrugli provodnici su postavljeni na slemenu krova i pričvršćeni klik sistemom pomoću slemenskih nosača SON16 (11621). Na ravnom delu krova, prekrivenom bitumenskom izolacijom, korišćeni su krovni nosači SON17 B (117226) sa klik sistemom koji omogućava ugradnju bez oštećenja hidroizolacije. Odvodni deo sistema izveden je pomoću zidnih nosača ZON01 (20122), pogodnih za šuplje zidove sa izolacijom, i nosača ZON03 (20322), pogodnih za pune zidove, izrađenih od nerđajućeg čeličnog lima.
Za zaštitu manjih klima-uređaja, svetlosnih kupola i drugih delova krova koji se ne mogu efikasno zaštititi gromobranskim vodičima, korišćeni su hvatači LOP3,0 (300503), betonska postolja LOP-PB2/M16 (301492) i zaštitne podloge PBP350 (301490). Za odgovarajuće pozicioniranje i stabilnost prihvata, korišćeni su i montažni setovi za elemente za distanciranje LOP-"I" DIST (301506).
Odgovarajuća zaštita od munje je od ključne važnosti za kritičnu infrastrukturu poput bolnica. Direktan udar munje može izazvati velika oštećenja na objektu, požare, zoštećenje zapaljivih materijala (poput boca sa kiseonikom) i kvarove na osetljivoj medicinskoj opremi. Prenaponi mogu onesposobiti ključne sisteme i prekinuti procese spašavanja života. Zahvaljujući korišćenju visokokvalitetnih Hermi komponenti i stručnoj implementaciji koju je sprovela firma Segment d.o.o., nova bolnica u Trebinju dobiće sveobuhvatan i pouzdan sistem zaštite od munje koji će dugoročno štititi pacijente, osoblje i objekat.
