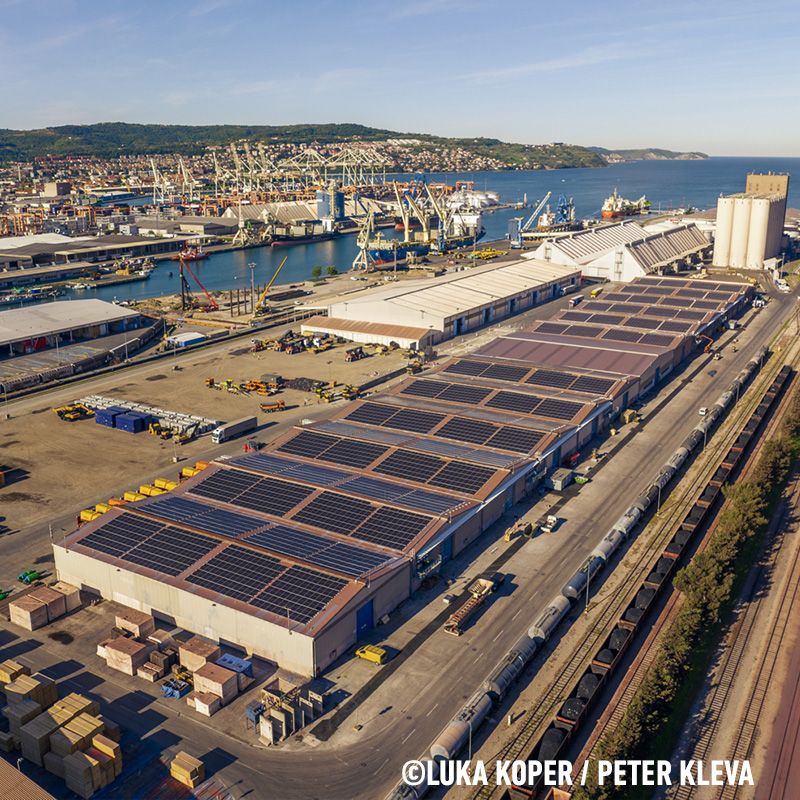

Solarna elektrana na krovu teretnih magacina u Luci Koper
Koper, Slovenija
Aprila 2024. god. je puštena u funkciju jedna od najvećih elektrana na krovovima Slovenije, 3,3-megavata solarne elektrane u Luci Koper. Kostur solarne elektrane predstavlja aluminijumska podkonstrukcija (Hermi), razvod kablova je sproveden sa nerđajućim kablovskim regalima sa poklopcima(Hermi), za bezbednost elektrane i objekta postavljena je gromobranska zaštita (Hermi).

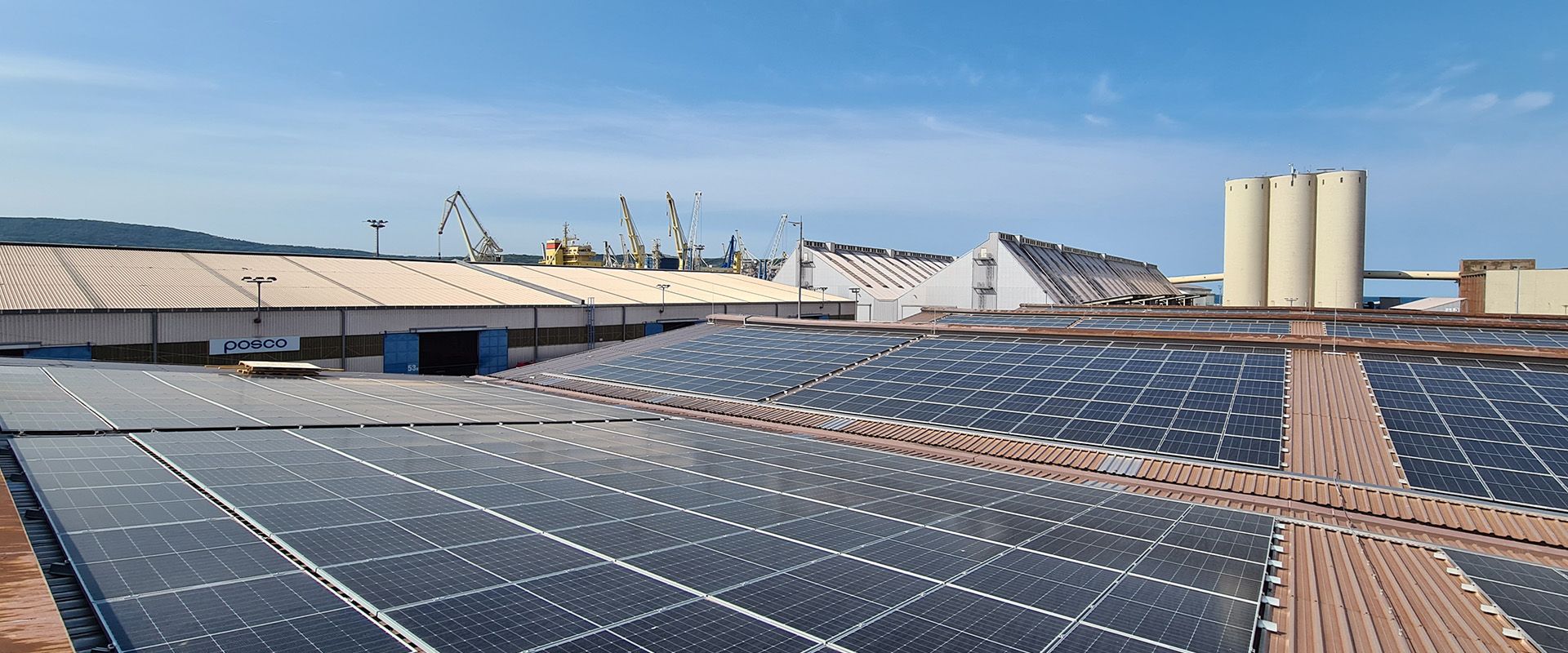

Solarna elektrana veličine 3,3 megavata u Luci Koper sa potkonstrukcijom za solarne panele, kablovskim regalima i gromobranskom zaštitom Hermi.
Solarna elektrana prostire se na otprilike 15.000 kvadratnih metara magacina. Investicija vredi 2,8 miliona evra.
Potrošnja električne energije u logistici je velika zato upotreba solarne energije nudi priliku za smanjenje troškova potrošnje energije i smanjenje emisija CO2. Izvođač projekta je slovenačka kompanija Riko. Obratili su se kompaniji Hermi za izbor odgovarajuće noseće konstrukcije, kablovskog sistema i gromobranske zaštite.
Potrošnja električne energije u logistici je velika zato upotreba solarne energije nudi priliku za smanjenje troškova potrošnje energije i smanjenje emisija CO2. Izvođač projekta je slovenačka kompanija Riko. Obratili su se kompaniji Hermi za izbor odgovarajuće noseće konstrukcije, kablovskog sistema i gromobranske zaštite.
Za montažu solarne elektrane je upotrebljeno skoro 16.300 nosećuih profila Hermi SOL-N16-P.

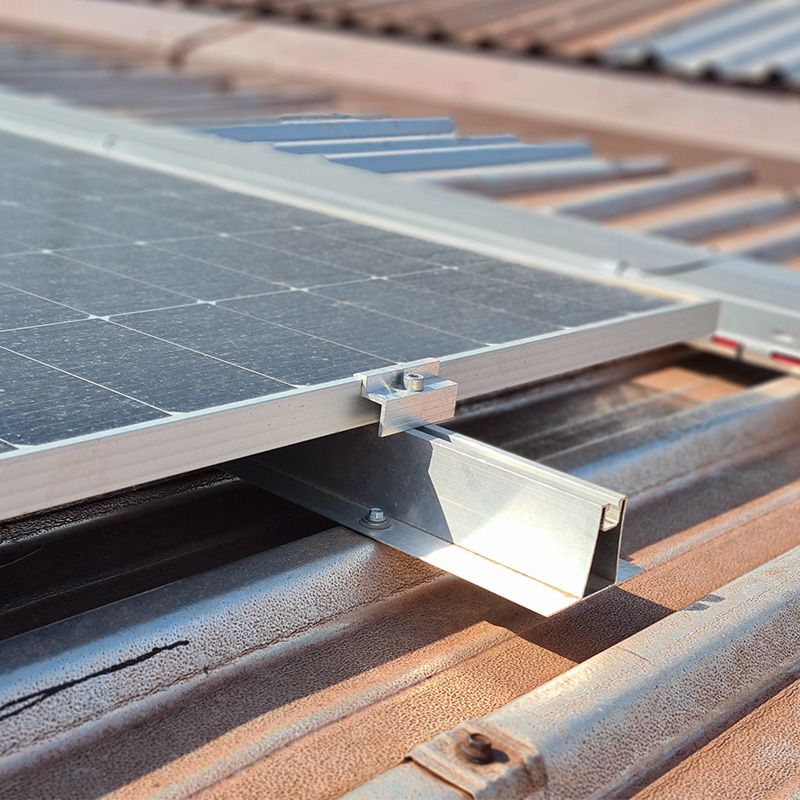

Noseća konstrukcija Hermi SOL-N16-P za profilisani lim
Prilikom projektovanja bilo je potrebno uzeti u obzir specifične faktore okoline. Prilikom odabira noseće konstrukcije na limenom krovu i načina postavke kablova glavnu ulogu su odigrali lokacija i klima, kao i stanje postojeće krovne konstrukcije. Zbog blizine mora i mogućnosti korozije usled soli odabrana je aluminijumska noseća konstrukcija i kablovski regali od nerđajućeg čelika za razvod elektroinstalacija solarne elektrane.
Na limeni krov postavljeno je 16.300 nosećh profila Hermi SOL-N16-P (88000078). Aluminijumski profili su upotrebljivi za sve dimenzije i nagibe trapeznih limova i kompatibilni su sa svim dimenzijama fotonaponskih panela. Noseći profil Hermi SOL-N16-P omogućava odgovarajuće provetravanje, povezivanje panela i optimalno rastojanje od krova. Za montažu na krov upotrebljen je set za pričvršćivanje PP SOL-N16 P (88000426) koji obezbeđuje stabilnost sistema i vodonepropusnost. Za pričvršćivanje na noseću konstrukciju i međusobno povezivanje, instalateri su koristili srednje klik spojnice Hermi SOL-S01C (88000661) za međusobno spajanje panela i krajnje spojnice Hermi SOL-S02B (88000268).
Na limeni krov postavljeno je 16.300 nosećh profila Hermi SOL-N16-P (88000078). Aluminijumski profili su upotrebljivi za sve dimenzije i nagibe trapeznih limova i kompatibilni su sa svim dimenzijama fotonaponskih panela. Noseći profil Hermi SOL-N16-P omogućava odgovarajuće provetravanje, povezivanje panela i optimalno rastojanje od krova. Za montažu na krov upotrebljen je set za pričvršćivanje PP SOL-N16 P (88000426) koji obezbeđuje stabilnost sistema i vodonepropusnost. Za pričvršćivanje na noseću konstrukciju i međusobno povezivanje, instalateri su koristili srednje klik spojnice Hermi SOL-S01C (88000661) za međusobno spajanje panela i krajnje spojnice Hermi SOL-S02B (88000268).

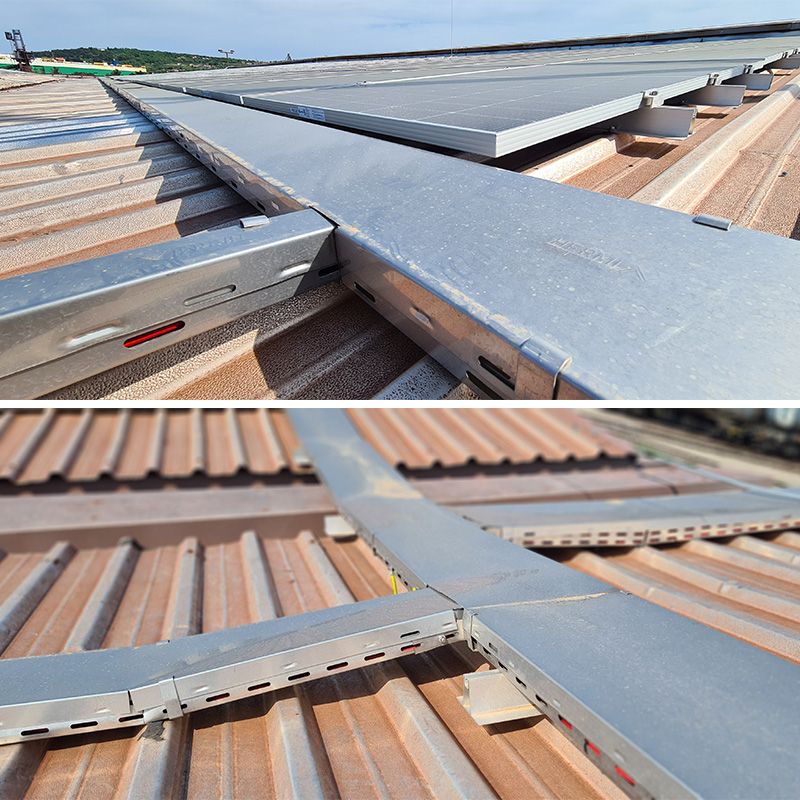

Nerđajući Hermi kablovski regali od 2m i 3m Hermi na skladištima Luke Kopar postavljeni su celokupnom dužinom od skoro 3.000 metara.
Zaštitu električnih kablova nude kablovske police Hermi od nerđajućeg čelika
Sunce, so, prašina, i vremenski uticaji definišu životni vek samog krova i solarne elektrane na njemu. U sklopu solarne elektrane na magacinima luke u Kopru postoji nekoliko kilometara međusobno povezanih električnih provodnika, koji prenose električnu energiju od fotonaponskog modula do električne mreže. Kablovi se obično polažu u kablovske police koje moraju biti napravljene od odgovarajućih materijala i ispravnih dimenzija, te imati odgovarajuću nosivost. Promišljenim izborom smanjujemo mogućnost mehaničkih oštećenja kablova: oštećenje izolacije kablova, mehanička opterećenja kao što su sneg i vetar, prisutnost vlage ili oštećenja usled prisustva glodara. So i sunce su u obalnim predelima faktori koji dodatno ubrzavaju degradaciju materijala.

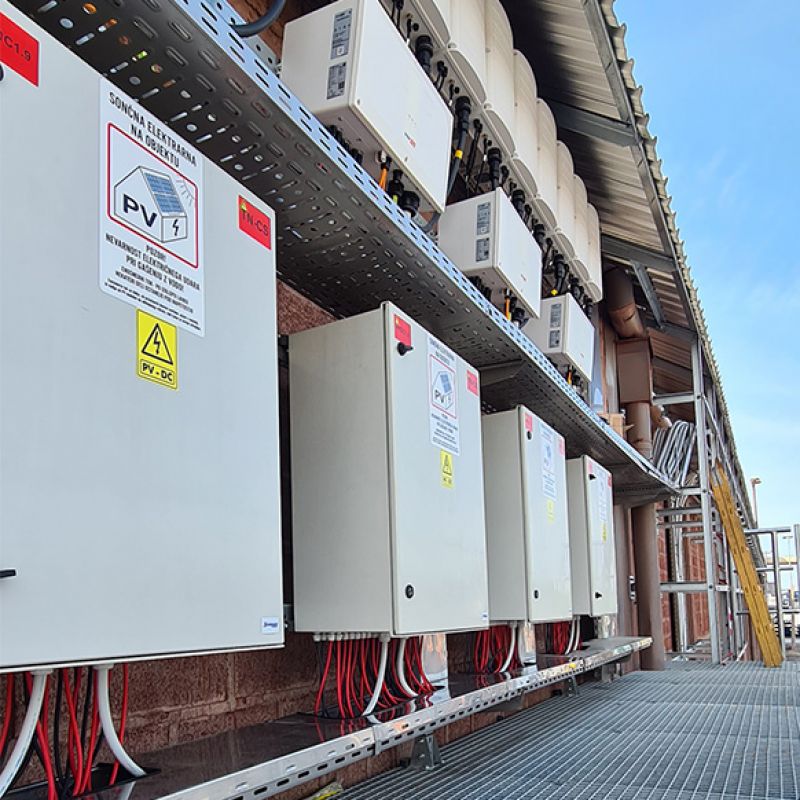

Električni provodnici i kablovi su razvučeni pomoću kablovskih polica Hermi.
U preduzeću Riko su prilikom razvoda električnih i drugih kablova montirali komponente od nerđajućeg čelika napravljene po posebnoj porudžbini. Instalirano je skoro 3 kilometra Hermi kablovskih polica, kako standardnih polica sa sistemom sa vijcima, tako i Hermi Fast Klick® polica sa inovativnim sistemom bez upotrebe vijaka za međusobno povezivanje. Koristili su police visine 60 mm, dužina 2 i 3 metra sa širinama u rasponu od 50 do 500 mm. Kablovski regali zatvoreni su nerđajućim poklopcima uz pomoć spojnica za poklopac PKP-SP3 (88717795). Na policama instalirano je skoro 1.500 poklopaca za kablovske regale. Takođe su upotrebljeni nerđajući zidni nosači NKP-SNT 210 (88704242) i NKP-SNT 410 (88704244).
Gromobranska zaštita solarnih elektrana
Solarne elektrane na krovovima su posebno izložene udarima groma. Zaštita od groma nije samo racionalni odabir već je obavezna prema tehničkim propisima i standardima o gromobranskoj zaštiti objekata. Kratak prekid proizvodnje solarne energije zbog udara groma, mehaničkog oštećenja ili čak požara koji bi mogao potpuno uništiti elektranu je finansijski, operativni i ekološki neprihvatljiv
Prilikom postavljanja zaštite od groma upotrebljeni su proizvodi i materijali koji su pogodni za montažu na limene krovove, obezbeđujući adekvatnu zaštitu objekta i elektrane. Na limenom krovu je postavljeno skoro 4.500 slemenih nosača SON16 (11621) koji dozvoljavaju brzo pričvršćivanje gromobranskog provodnika sa klik sistemom pričvršćivanja. Nosač se pričvršćuje za krov sa samo jednim vijkom, a gumena zaptivka trajno zaptiva krov i sprečava prodiranje vode. Nosač je otporan na vibracije i pritisak.
Prilikom postavljanja zaštite od groma upotrebljeni su proizvodi i materijali koji su pogodni za montažu na limene krovove, obezbeđujući adekvatnu zaštitu objekta i elektrane. Na limenom krovu je postavljeno skoro 4.500 slemenih nosača SON16 (11621) koji dozvoljavaju brzo pričvršćivanje gromobranskog provodnika sa klik sistemom pričvršćivanja. Nosač se pričvršćuje za krov sa samo jednim vijkom, a gumena zaptivka trajno zaptiva krov i sprečava prodiranje vode. Nosač je otporan na vibracije i pritisak.

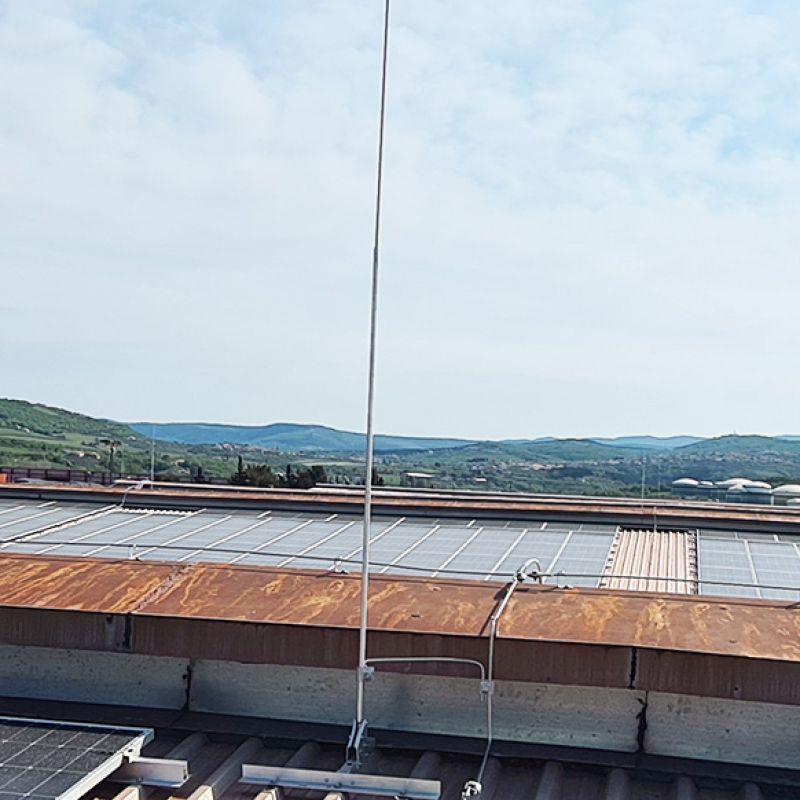

Na krovu se nalazi otprilike 100 štapnih hvataljki Hermi zajedno sa kompatibilnim elementima za pričvršćivanje.
Za izradu prihvatnog sistema razvučeno je skoro 4 kilometra aluminijumskog okruglog gromobranskog provodnika AH1 (90250) prečnika 8 mm. Na krovu se nalazi oko 100 štapnih hvataljki Hermi LOP1,0 (300501) i LOP2,5 (300512) zajedno sa odgovarajućim pričvrsnim elementima. Kod instalacije zaštite od groma upotrebljeno je skoro 900 kontaknih elemenata KON04 A SIMPLE (50522) i 600 ostalih Hermi kontaknih elemenata.

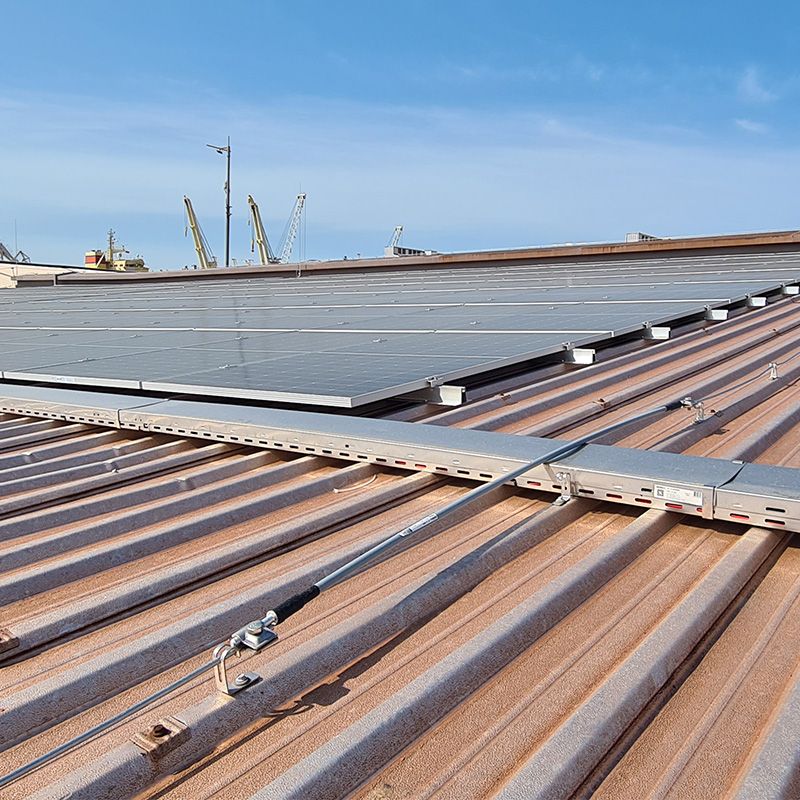

Za razvod gromobranskog provodnika upotrebljeno je skoro 4.500 slemenih nosača SON16 i skoro 900 kontaktnih elemenata KON04 A SIMPLE.
Postavljanje uzemljenja kod postojećih objekata se izvodi pomoću sondi za vertikalno uzemljenje. Prilikom uzemljenja objekata i solarne elektrane izvođači su koristili oko 120 sondi za uzemljenje POS (90711) . Upotrebljeno je 1.300 metara žice RH5 prečnika 10 mm kako bi obezbedili otpornost na koroziju.
Montaža elektrane bila je izvedena u okviru evropskog projekta SOPOREM. Luka Koper će ovom investicijom da smanji svoj CO2 otisak, a pre svega će solarna elektrana da obezbedi veću energetsku nezavisnost jedine slovenačke teretne luke i posledičnu zavisnost od promene cena električne energije na tržištu. U narednim godinama biće postavljene dodatne elektrane na krovovima objekta kontejnerskog terminala i na nekim od magacina za opšte terete.
